আইপিএক্স 3 ইনগ্রেশন প্রোটেকশন টেস্ট সরঞ্জাম, 121 গর্ত জল স্প্রে অগ্রভাগ পরীক্ষক

আইপিএক্স 3 আইপিএক্স 4 হ্যান্ড হ'ল স্প্রে অগ্রভাগ আইইসি 60529 আইপি পরীক্ষার সরঞ্জামসমূহ


প্রযুক্তিগত পরামিতি:
1 জল সরবরাহ জল প্রবাহ হার অন্তর্ভুক্তি ছাড়াই 50 ～ 150 কেপিএ পরিষ্কার জল।
2 স্পর্শ অগ্রভাগ পরামিতি
বাহ্যিক ব্যাস: 2102mM
গোলাকার ব্যাস: SФ75.5 মিমি
একটি মাঝারি গর্ত আছে এবং গর্তগুলির অভ্যন্তরীণ বৃত্তে 24 টি গর্ত রয়েছে যার অন্তর্ভুক্ত কোণ 30 ° হয় °

গর্তগুলির বাহ্যিক বৃত্তে 96 টি গর্ত রয়েছে যার অন্তর্ভুক্ত কোণটি 15 ° isমোট 121 গর্ত।
গর্ত ব্যাস: .50.5 মিমি
এটি পিতল দিয়ে তৈরি।
3 জল প্রবাহ 10L / মিনিট ± 5%, ফ্লো মিটার অ্যাডজেটেবল 4 চাপ পরিমাপের পরিসীমা 0 ～ 0.4 এমপিএ 5 বাফেল অপসারণযোগ্য 6 চাপ পরিমাপ 0 ~ 0.25 এমপিএ

অনুসারে:
IEC60529
IEC60598-1
আইইসি 60335-1
IEC60745-1
ভিডিই 066
ভিডিএ 0632
IEC60034
DIN40050
আইএসও 20653
আইপিএক্স 3 আইপিএক্স 4 পরীক্ষা।

পণ্যের তথ্য:
স্প্রে অগ্রভাগ আইইসি 60529 ধারা আইপিএক্স 3 এবং আইপিএক্স 4 অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।
স্প্রে অগ্রভাগ জলের প্রবেশের বিরুদ্ধে সুরক্ষা ডিগ্রি প্রতিষ্ঠার জন্য অসিলিটিং টিউব পরীক্ষকের বিকল্প।
স্প্রে অগ্রভাগটি এমন নমুনাগুলি ব্যবহারের জন্য যা টিউব পরীক্ষকের ব্যাসের সাথে খাপ খায় না।
প্রাথমিক আইইসি পরীক্ষার মধ্যে জল স্প্রে এবং স্প্ল্যাশিং জলের বিরুদ্ধে আইপিএক্স 3 এবং আইপিএক্স 4 সুরক্ষা অন্তর্ভুক্ত রয়েছে।
এই পরিস্থিতিতে হ্যান্ডহেল্ড স্প্রে অগ্রভাগ ম্যানুয়াল দ্বারা ব্যবহৃত হয়।

যন্ত্র:

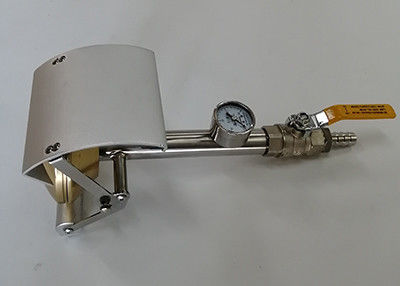

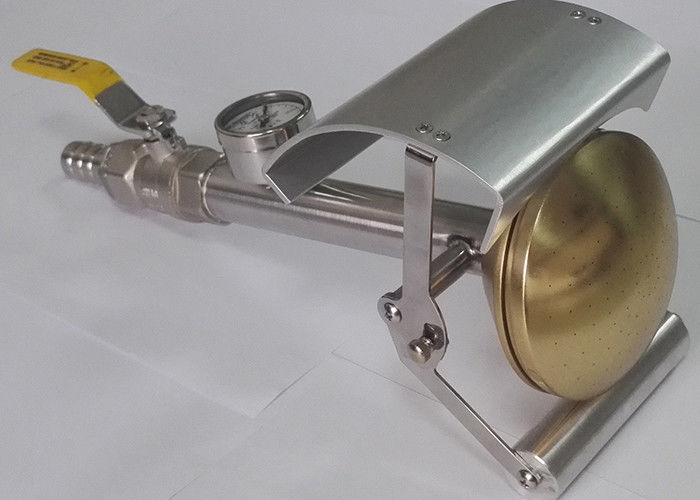

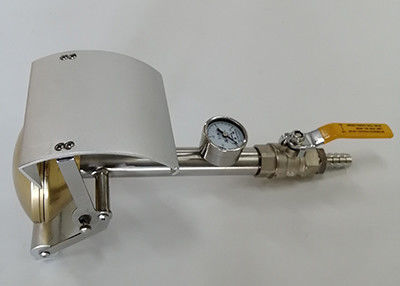

এসসি-আইপিএক্স 34-এসএন স্প্রে অগ্রভাগ স্প্রে এবং স্প্ল্যাশিং জলের বিরুদ্ধে সুরক্ষা যাচাই করার জন্য একটি হ্যান্ড-হোল্ড টেস্ট ডিভাইস।
প্রয়োজনীয় প্রবাহের হার দেওয়ার জন্য ডিভাইসে ফ্লো কন্ট্রোল নোব ব্যবহার করে জলের চাপটি সামঞ্জস্য করা যায়।
চাপটি গেজের মধ্যে দেখা যায় যা অগ্রভাগের দ্বারা সহজেই অবস্থিত।
অগ্রভাগের স্প্রে প্যাটার্নটি আইইসি 60529 এর স্পেসিফিকেশনগুলিতে তৈরি করা হয়েছে।
একটি চলনীয় shাল আইপিএক্স 3 এর জন্য অগ্রভাগের একটি অংশের উপরে রেখে দেওয়া যেতে পারে বা আইপিএক্স 4 এর জন্য স্প্রে প্যাটার্নের বাইরে চলে যেতে পারে can

বিঃদ্রঃ:
আইপিএক্স 3 এবং আইপিএক্স 4 এর মধ্যে পার্থক্য হ'ল আইপিএক্স 4 পরীক্ষায় বাফেলটি সরানো উচিত।
হাত মুক্ত রাখতে, আমরা আইপিএক্স 3 আইপিএক্স 4 স্প্রে অগ্রভাগের জন্য বন্ধনী ডিজাইন করি
বিতরণ সময়: 2 দিনের মধ্যে।
কারখানার সরবরাহ এবং দ্রুত সরবরাহ

এসসি-আইপিএক্স ওয়াটারপ্রুফ টেস্ট মেশিনটি আইইসি 60529: 1989 + এ 1: 1999 + এ 2: 2013 অনুসারে হয় (ঘের দ্বারা সরবরাহের ডিগ্রি
কোড)>, আইইসি 60598, আইইসি 60335 এবং আইইসি 60034-5, জিবি / টি-2423.2, জিবি 4208, জিবি 7000.1. এসসি-আইপিএক্সে নিম্নলিখিত পরীক্ষার গ্রেড রয়েছে: আইপিএক্স 1, আইপিএক্স 2,
IPX3, IPX4, IPX5, IPX6, IPX7 এবং IPX8 (IEC60529 পৃষ্ঠা 51 দেখুন)।এটি এর জন্য প্রমাণীকরণ পরীক্ষা সংস্থায় ব্যাপকভাবে ব্যবহৃত হয়
যেমন বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, এলইডি luminaires পাশাপাশি প্রাসঙ্গিক মান নিয়ন্ত্রণ বিভাগে
ঘেরের সুরক্ষা গ্রেডগুলির জলরোধী সনাক্তকরণ।

পুরো এসসি-আইপিএক্স ওয়াটারপ্রুফ টেস্ট সিস্টেমের মধ্যে রয়েছে:

ড্রিপ বক্স (এসসি-আইপিএক্স 12): ড্রিপ বাক্সটি আইপিএক্স 1 এবং আইপিএক্স 2 ড্রিপ পরীক্ষার জন্য।ড্রিপ বক্সের আকার 800x800x75 মিমি (LXWXH)।ড্রিপ হোলের ব্যাস
0.4 মিমি হয়।ড্রিপ গর্তের মধ্যে দূরত্ব 20 মিমি।নমুনা 150 কেজি ওজনের হতে পারে।

সুইং পাইপ ওয়াটার স্প্রে টেস্ট সরঞ্জাম (এসসি-আইপিএক্স 34): এটি আইপিএক্স 3 এবং আইপিএক্স 4 পরীক্ষার জন্য।সুইং পাইপের অর্ধ-ব্যাস 1 মিটার (যে কোনও)
অন্যান্য আকার এছাড়াও উপলব্ধ)।সুইং পাইপের অভ্যন্তরীণ ব্যাস 15 মিমি।স্যাম্পল ঘোরানো টেবিল ব্যাস 1000 মিমি (বা অন্য)
সুইং পাইপের ব্যাস অনুযায়ী আকার এবং উচ্চতা সামঞ্জস্যযোগ্য।ঘূর্ণন গতি 1-5rpm যা পিএলসি দ্বারা নিয়ন্ত্রিত হয়
প্যানেল

জলরোধী জেট টেস্ট ডিভাইস (এসসি-আইপিএক্স 57): জল সরবরাহ ডিভাইসের আকার 1000x1000x600 মি, অগ্রভাগ ব্যাস 6.3 মিমি (আইপিএক্স 5)
এবং 12.5 মিমি (আইপিএক্স 6)।পানির গতি আইপিএক্স 5 এর জন্য 12.5 ± 0.626L / মিনিট এবং আইপিএক্স 6 এর জন্য 100 ± 5L / মিনিট।

নিমজ্জন ট্যাংক জলরোধী পরীক্ষা ডিভাইস (এসসি-আইপিএক্স 7): এটি আইপিএক্স 7 পরীক্ষার জন্য।জলের ট্যাঙ্কের আকার 1000x1000x1200 মিমি (অন্য আকার হতে পারে)
আপনার অনুরোধ অনুযায়ী ডিজাইন করা হয়েছে)।এটি 120 কেজি পর্যন্ত নমুনাগুলি পরীক্ষা করতে পারে

নিমজ্জন ট্যাংক জলরোধী পরীক্ষা ডিভাইস (এসসি-আইপিএক্স 8): এটি আইপিএক্স 8 পরীক্ষার জন্য।এটি 0-50 মিটার জলের গভীরতার অনুকরণ করতে পারে।জল নিমজ্জন
ট্যাঙ্কের ব্যাস 600 মিমি এবং উচ্চতা 1200 মিমি।সংবেদনশীল চাপ গ্রাহকের অনুযায়ী 10 বায়ুমণ্ডল বা নকশা
অনুরোধ
