পণ্যের বিবরণ:
প্রদান:
|
| পাদান: | মরিচা রোধক স্পাত | স্ট্যান্ডার্ড: | IEC60884 চিত্র 30 |
|---|---|---|---|
| গরম মন্ত্রিসভা তাপমাত্রা: | (70 ± 2) ° সে | টেস্ট স্টেশন: | 1 স্টেশন |
| ওজন: | 50 এন * 1, 20 এন * 2, 30 এন * 1, 4 এন * 1 | ফোর্স ওজন টানুন: | সারণিতে 16 সর্বাধিক প্রত্যাহার বল অনুযায়ী |
| ক্রিয়া: | প্লাগ এবং প্লাগ পিনের দৃness়তা পরীক্ষা করে | প্রতিটি প্লাগ পিনে বল প্রয়োগের সময় প্রয়োগ করা হয়: | 1 মিনিট |
| লক্ষণীয় করা: | 4 এন টেস্ট যন্ত্রপাতি যাচাইকরণ,20 এন যাচাইকরণ টেস্ট যন্ত্রপাতি,ফিগার 30 আইপি 60884 |
||
আইইসি 60884 চিত্র 30 প্লাগের শরীরে পিনের স্থিরকরণ যাচাই করতে প্লাগ সকেট পরীক্ষক
পণ্যের বিবরণ:
এই ডিভাইসটি আইইসি 60884-1 ধারা 24.10 চিত্র 30 এর আইপিএসের মান অনুসারে।
এটি প্লাগের দৃness়তা এবং প্লাগ পিন পরীক্ষার জন্য ব্যবহৃত হয়।
প্লাগটি একটি অনমনীয় ইস্পাত প্লেটে স্থাপন করা হয় যা প্লাগের পিনের জন্য উপযুক্ত গর্ত সহ সরবরাহ করা হয়।
গর্তগুলির কেন্দ্রগুলির মধ্যকার দূরত্বটি প্লাগের স্ট্যান্ডার্ড শীটে প্রতিটি পিনের ক্রস-বিভাগীয় ক্ষেত্রের চারদিকে বৃত্তের কেন্দ্রগুলির মধ্যবর্তী দূরত্বগুলির সমান হবে।
প্রযুক্তিগত পরামিতি:
| পরীক্ষা কেন্দ্রের সংখ্যা | ঘ |
| ওজন | 50 এন * 1, 20 এন * 2, 30 এন * 1, 4 এন * 1 |
| স্ট্যান্ডার্ড সকেট: কনফিগারেশনের জন্য প্রতিটি মেক্সিকান স্ট্যান্ডার্ড: | C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13 |
পরীক্ষা পদ্ধতি:
১. প্রথম ব্যবহারের আগে, ব্যবহারকারীর আরও বেশি কার্যকর এবং সঠিকভাবে টেস্ট যন্ত্রপাতিটি ব্যবহার করে এবং পরীক্ষাটি সম্পূর্ণ করার জন্য প্রাসঙ্গিক মানগুলির সাথে পরিচিত হওয়া উচিত।
২. প্লাগটি ইস্পাত প্লেটে এমনভাবে অবস্থিত যাতে চেনাশোনা করা বৃত্তগুলির কেন্দ্রগুলি গর্তগুলির কেন্দ্রগুলির সাথে মিলিত হয়।তারপরে পিনের দ্রাঘিমাংশ অক্ষের দিকের সকেটে পরীক্ষার প্লাগ .োকান।এর পরে, প্লাগটি তাপমাত্রা (70 ± 2) ° C, 1 ঘন্টা পরে উত্তপ্ত মন্ত্রিপরিষদে স্থাপন করা হয়, একটি উত্তোলন বল একটি উত্তাপের ক্যাবিনেটের ভিতরে প্রয়োগ করা হয়
৩. প্লাগের আকার অনুযায়ী ক্ল্যাম্পিং ফিক্সচারটি চয়ন করুন এবং এটি দৃ plug়ভাবে প্লাগের সাথে সংযুক্ত করা হয়েছে (একটি টান বল প্রয়োগ করার সময় এটি আলগা হবে না তা নিশ্চিত করুন)
৪. টেবিল ১ in (সুপারপজিশন দ্বারা অর্জন করা যেতে পারে) অনুসারে সর্বাধিক প্রত্যাহার শক্তি অনুসারে পুল ফোর্সের ওজন চয়ন করুন (ওজনটি ক্ল্যাম্পের রিংয়ে আবদ্ধ হয়, যত্ন সহকারে পরিচালনা করুন এবং বিস্ফোরক উত্তেজনা তৈরি করবেন না)।
৫. প্রতিটি প্লাগ পিনের উপর বলটি 1 মিনিটের জন্য প্রয়োগ করা হয়, পরীক্ষার পরে, প্লাগটি পরিবেষ্টিত তাপমাত্রায় শীতল হতে দেওয়া হয় এবং এটি যাচাই করা হবে যে প্লাগের শরীরে কোনও প্লাগ পিনের স্থানচ্যুতি 1 মিমি বেশি না হওয়া উচিত।
The. পরীক্ষা শেষ হওয়ার পরে ডিভাইস পরিষ্কার এবং সকেটের রক্ষণাবেক্ষণের দিকে মনোযোগ দিন।
সারণী 16:

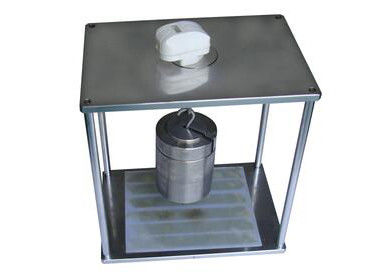

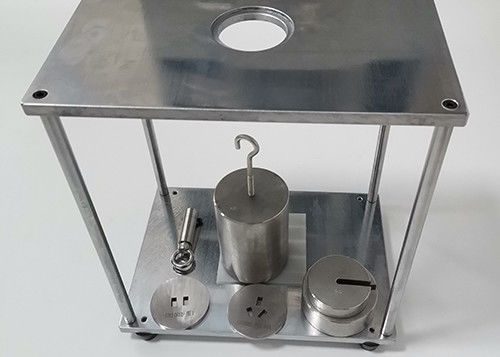

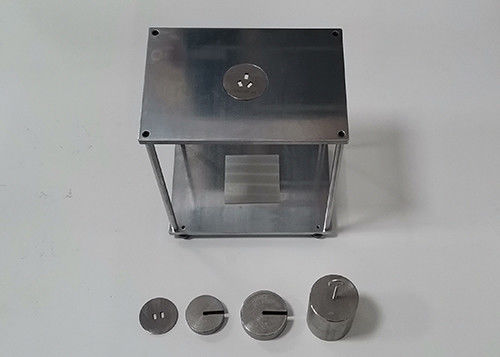

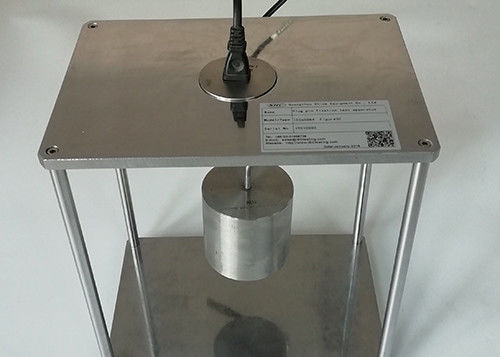

যন্ত্রপাতি ছবি:
