পণ্যের বিবরণ:
প্রদান:
|
| স্ট্যান্ডার্ড: | আইইসি 61032 চিত্র 2 | আদর্শ: | আইইসি পরীক্ষার আঙুলের তদন্ত |
|---|---|---|---|
| পাদান: | স্টেইনলেস স্টিল এবং নাইলন | আঙুলের দৈর্ঘ্য: | 80 ± 0.2 |
| নুর্ল্ড ফিঙ্গার ব্যাস: | 12mm | ব্যাফল প্লেট ব্যাস: | 50mm |
| বাফল প্লেটের দৈর্ঘ্য: | 100mm | বাফলের বেধ: | 20mm |
| লক্ষণীয় করা: | আইইসি 61032 30N এর প্রোব বি,আইইসি 61032,10N স্ট্যান্ডার্ড পরীক্ষার আঙুলের 30N প্রোব বি |
||

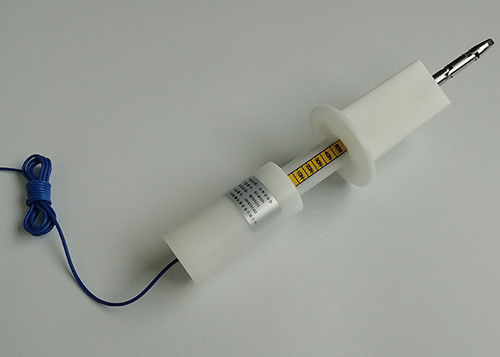

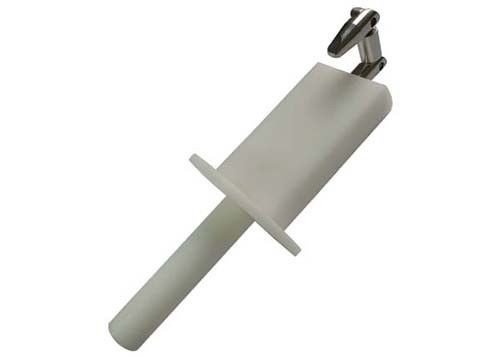

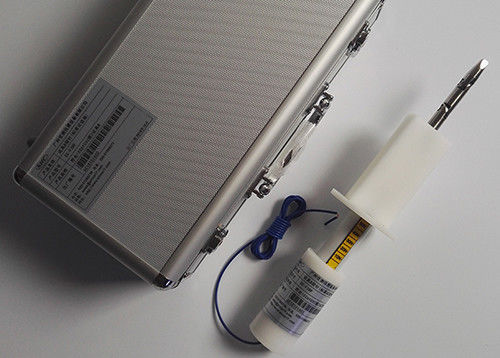

আইইসি 61032 চিত্র 2 টেস্ট প্রোব বি স্ট্যান্ডার্ড টেস্ট ফিঙ্গার শেল অ্যান্টি ইলেকট্রিক শক থ্রাস্ট 10 এন 20n 30n
নির্দিষ্টকরণ এবং প্রযুক্তিগত পরামিতি:
| পরামিতি / মডেল | এসসি-এফ 2 বি | এসসি-এফ 2 বি -এ | এসসি-এফ 2 বি-বি | এসসি-এফ 2 বি-এফ |

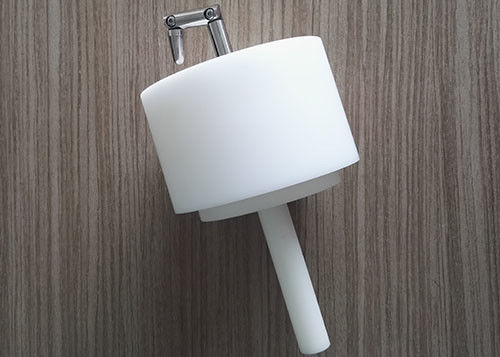

| নাম | স্ট্যান্ডার্ড টেস্ট আঙুল | বিজ্ঞপ্তি পরীক্ষার আঙুল | বড় বাফল টেস্ট আঙুল | জোর দিয়ে স্ট্যান্ডার্ড টেস্ট আঙুল |
| ঘ | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 | 30 ± 0.2 |
| ঘ | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 | 60 ± 0.2 |
| ঘ | 80 ± 0.2 | 80 ± 0.2 | 100 ± 0.2 | 80 ± 0.2 |
| ঘ | 180 ± 0.2 | 180 ± 0.2 | ---- | 180 ± 0.2 |
| ৫ | আর 2 ± 0.05 | আর 2 ± 0.05 | আর 2 ± 0.05 | আর 2 ± 0.05 |
| । | এস 4 ± 0.05 | এস 4 ± 0.05 | এস 4 ± 0.05 | এস 4 ± 0.05 |
| 7 | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' | 37o 0 -10 ' |
| 8 | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' | 14o 0 -10 ' |
| 9 | 012 0 -0.05 | 012 0 -0.05 | 012 0 -0.05 | 012 0 -0.05 |
| 10 | .50 | .50 | ---- | .50 |
| 11 | 20 ± 0.2 | ---- | ---- | 20 ± 0.2 |
| 12 | Ф75 ± 0.2 | Ф75 ± 0.2 | 5125 ± 0.2 | Ф75 ± 0.2 |
| 13 | 5 ± 0.5 | 5 ± 0.5 | ---- | 5 ± 0.5 |
| 14 | ---- | ---- | ---- | 10-50N বল |
| 15 | আইইসি 61032.1 | IEC60335-1 | IEC60335-2-14 | IEC60529 |
পণ্যের তথ্য:
এটি অনেকগুলি মত মান অনুসারে তৈরি একটি নির্ভুলতা পরীক্ষার আঙুল
আইইসি 61032 চিত্র 2,
IEC60950 চিত্র 2 এ,
IEC60884,
IEC60335,
UL507,
এবং UL1278 চিত্র 8.4।
এই তদন্তটি বিপজ্জনক অংশগুলিতে অ্যাক্সেসের বিরুদ্ধে প্রাথমিক সুরক্ষা যাচাই করার উদ্দেশ্যে তৈরি করা হয়েছে।এটি একটি আঙুল দিয়ে অ্যাক্সেসের বিরুদ্ধে সুরক্ষা যাচাই করতেও ব্যবহৃত হয়।এই পরীক্ষার আঙুলের প্রোবটি হ'ল ডিটো, আঙুল, বেস এবং উত্তাপযুক্ত হ্যান্ডেল যা মানুষের হাতের বৈশিষ্ট্যগুলি অনুকরণ করে।এটিতে দুটি চলমান জয়েন্ট রয়েছে, যা 90 cur এ বাঁকা যায় °
প্রয়োগ:
1. পরীক্ষার আঙুলের যৌথ অংশগুলি সরাসরি অংশগুলি বা বিপজ্জনক অংশগুলিকে স্পর্শ করতে পারে না এবং 50 মিমি -20 মিমি ব্যাফেল প্লেট প্রবেশ করতে পারে না।
২. ঝুঁকিপূর্ণ অংশগুলিতে পৌঁছানো থেকে রোধ করার পরীক্ষার প্রয়োজনীয়তাগুলিতে, প্রো বি বি পরীক্ষার জন্য 10 ± 3N খোঁচা দেওয়া দরকার।জোর ছাড়াই পণ্যটি পুশ-টান ডায়নোমিটারগুলির সাথে ব্যবহার করা উচিত।
3. বৈদ্যুতিক শক, তারের, কনফিগারেশন এবং শক্তি এবং ইঙ্গিত ডিভাইস বিরুদ্ধে পরীক্ষার প্রয়োজন।পরীক্ষিত নমুনার শক্তিটি চালু করুন এবং গ্রাউন্ডিং লাইনটি সংযুক্ত রয়েছে কিনা তা নির্ধারণের জন্য সংশ্লিষ্ট বল প্রয়োগ করুন (3 সন্নিবেশ)।
৪.পথের জোড়গুলি 0 angle থেকে + 10 ° সহনশীলতা সহ 90 an এর কোণ দিয়ে একই সমতল এবং একই দিকে চলার অনুমতি দেবে
এই তদন্তটি বিপজ্জনক অংশগুলিতে অ্যাক্সেসের বিরুদ্ধে প্রাথমিক সুরক্ষা যাচাই করার উদ্দেশ্যে তৈরি করা হয়েছে।
এটি একটি আঙুল দিয়ে অ্যাক্সেসের বিরুদ্ধে সুরক্ষা যাচাই করতেও ব্যবহৃত হয়।
নির্দিষ্ট কোনও সহনশীলতা না দেওয়া হলে মাত্রাগুলিতে সহনশীলতা:
- কোণে: 0
−10 °
- রৈখিক মাত্রায়: 25 মিমি: 0 পর্যন্ত
- 0,05 মিমি;25 মিমি এর বেশি: ± 0,2 মিমি।
কাস্টমাইজেবল: হ্যান্ডেলের শেষে প্লাগেবল কলা প্লাগ এবং অ্যাম্ফেনল সংযোগকারী সজ্জিত হয়ে গেলে বা হ্যান্ডেলের শেষে এম 6-র খোলা থ্রেডেড গর্ত (টানার সাথে সংযুক্ত) যখন এটি ঘেরের সুরক্ষা পরীক্ষার জন্য ব্যবহার করা হয় তখন এটি অ্যান্টি-বৈদ্যুতিক শক টেস্টের জন্য ব্যবহার করা যেতে পারে এবং ডায়নামোমিটার পুশ করুন)।
ব্যবহার
1. স্ট্যান্ডার্ড টেস্ট আঙুলের যৌথ অংশটি লাইভ অংশগুলির সাথে স্পর্শ করা যায় না, বা বিপজ্জনক অংশগুলির কাছাকাছি হতে পারে না এবং 50 মিমি -20 মিমি বাফেল প্রবেশ করতে পারে না।
২. বিপজ্জনক অংশগুলি থেকে রোধের পরীক্ষার জন্য 10N ± 3N খোঁচা দিয়ে পরীক্ষার বি পরীক্ষা করা দরকার।সাধারণত এটি একটি ফোর্স गेজ দিয়ে কাজ করা প্রয়োজন।
৩. অ্যান্টি-বৈদ্যুতিন শকটি অ্যান্টি-শক প্রোব পরীক্ষামূলক ডিভাইসটির সাথে কাজ করা প্রয়োজন: অ্যান্টি-শক প্রোব এক্সপেরিমেন্ট ডিভাইস (40 ভি -50 ভি) এর সাথে সংযুক্ত, আপেক্ষিক মান অনুসারে পরীক্ষার প্রক্রিয়াকরণ করা, বুজার রিংটি বৈদ্যুতিক শক অনুরোধ জানানো হয়।নীচের ছবিগুলি দেখুন:
