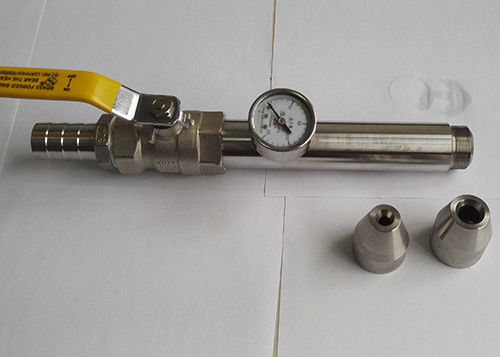

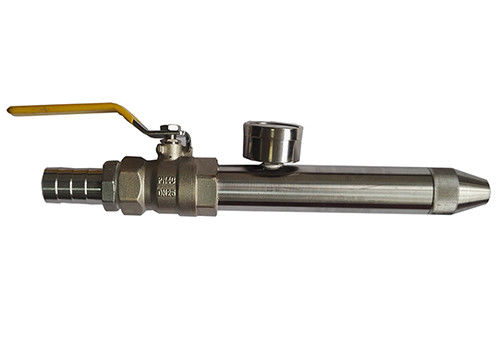

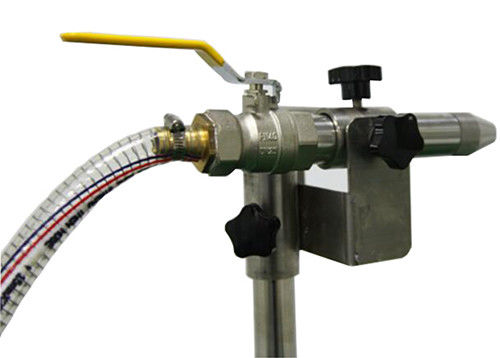

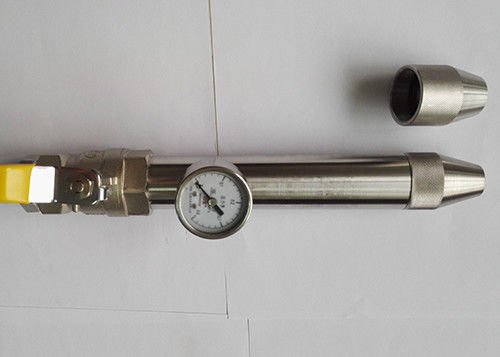

হ্যান্ডহেল্ড জল জেট অগ্রভাগ আইপিএক্স 6 আইপি পরীক্ষার সরঞ্জাম

আইইসি 60529 আইপিএক্স 5 আইপিএক্স 6 হ্যান্ডহেল্ড ওয়াটার জেট অগ্রভাগ আইপি টেস্ট সরঞ্জাম

পণ্যের তথ্য:

জেট অগ্রভাগ আইইসি 60529 ধারা আইপিএক্স 5 এবং আইপিএক্স 6 অনুসারে ডিজাইন এবং নির্মিত হয়েছে।

এটি বৈদ্যুতিক সরঞ্জামের জলরোধী পরীক্ষার জন্য ব্যবহৃত হয়।

6.3 মিমি অগ্রভাগের সাহায্যে দ্বিতীয় চরিত্রগত সংখ্যা 5 জন্য পরীক্ষা করুন
চিত্রটি in-র মতো দেখানো হয়েছে এমন স্ট্যান্ডার্ড টেস্ট নোজল থেকে জলের স্রোতের সাথে সমস্ত ব্যবহারিক দিক থেকে ঘেরটি স্প্রে করে পরীক্ষাটি করা হয়।
শর্তগুলি লক্ষ্য করা যায়:
অগ্রভাগ অভ্যন্তরীণ ব্যাস: 6.3 মিমি;
সরবরাহের হার: 12.5 এল / মিনিট ± 5%;
জলের চাপ: নির্দিষ্ট ডেলিভারি হার অর্জন করতে সামঞ্জস্য করতে;
পর্যাপ্ত প্রবাহের মূল: অগ্রভাগ থেকে 2.5 মিটার দূরত্বে প্রায় 40 মিমি ব্যাসের বৃত্ত;
ঘেরের পৃষ্ঠ বর্গক্ষেত্রের প্রতি বর্গ মিটারের পরীক্ষার সময়কাল স্প্রে করা হতে পারে: 1 মিনিট;
সর্বনিম্ন পরীক্ষার সময়কাল: 3 মিনিট;
অগ্রভাগ থেকে ঘের পৃষ্ঠের দূরত্ব: 2.5 মি এবং 3 মিটার মধ্যে।

12.5 মিমি অগ্রভাগ সহ দ্বিতীয় বৈশিষ্ট্যযুক্ত সংখ্যা 6 এর জন্য পরীক্ষা করুন
চিত্রটি in-র মতো দেখানো হয়েছে এমন স্ট্যান্ডার্ড টেস্ট নোজল থেকে জলের স্রোতের সাথে সমস্ত ব্যবহারিক দিক থেকে ঘেরটি স্প্রে করে পরীক্ষাটি করা হয়।
শর্তগুলি লক্ষ্য করা যায়:
অগ্রভাগ অভ্যন্তরীণ ব্যাস: 12.5 মিমি;
সরবরাহের হার: 100 আই / মিনিট ± 5%;
জলচাপ: নির্দিষ্ট সরবরাহের হার অর্জনের জন্য সামঞ্জস্য করা ；
পর্যাপ্ত প্রবাহের মূল: অগ্রভাগ থেকে 2.5 মিটার দূরত্বে প্রায় 120 মিমি ব্যাসের বৃত্ত;
ঘেরের পৃষ্ঠ বর্গক্ষেত্রের প্রতি বর্গ মিটারের পরীক্ষার সময়কাল স্প্রে করা হতে পারে: 1 মিনিট;
সর্বনিম্ন পরীক্ষার সময়কাল: 3 মিনিট;
অগ্রভাগ থেকে ঘের পৃষ্ঠের দূরত্ব: 2.5 মি এবং 3 মিটার মধ্যে।

প্রযুক্তিগত পরামিতি:

অনুসারে:
IEC60529
IEC60598-1
আইইসি 60335-1
IEC60745-1
ভিডিই 066
ভিডিএ 0632
IEC60034
DIN40050
আইএসও 20653

আইপিএক্স 5 এবং আইপিএক্স 6 এর আইপি কোড

এসসি-আইপিএক্স ওয়াটারপ্রুফ টেস্ট মেশিনটি আইইসি 60529: 1989 + এ 1: 1999 + এ 2: 2013 অনুসারে হয় (ঘের দ্বারা সরবরাহের ডিগ্রি (আইপি)
কোড)>, আইইসি 60598, আইইসি 60335 এবং আইইসি 60034-5, জিবি / টি-2423.2, জিবি 4208, জিবি 7000.1. এসি-আইপিএক্সে নিম্নলিখিত পরীক্ষার গ্রেড রয়েছে: আইপিএক্স 1, আইপিএক্স 2, আইপিএক্স 3, আইপিএক্স 4, আইপিএক্স 5, আইপিএক্স 6 এবং আইপিএক্স 8 (আইইসি 60529 এর 51 পৃষ্ঠা দেখুন)।এটি এর জন্য প্রমাণীকরণ পরীক্ষা সংস্থায় ব্যাপকভাবে ব্যবহৃত হয়
যেমন বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, এলইডি luminaires পাশাপাশি প্রাসঙ্গিক মান নিয়ন্ত্রণ বিভাগে
ঘেরের সুরক্ষা গ্রেডগুলির জলরোধী সনাক্তকরণ।

পুরো এসসি-আইপিএক্স ওয়াটারপ্রুফ টেস্ট সিস্টেমের মধ্যে রয়েছে:

ড্রিপ বক্স (এসসি-আইপিএক্স 12): ড্রিপ বাক্সটি আইপিএক্স 1 এবং আইপিএক্স 2 ড্রিপ পরীক্ষার জন্য।ড্রিপ বক্সের আকার 800x800x75 মিমি (LXWXH)।ড্রিপ হোলের ব্যাস
0.4 মিমি হয়।ড্রিপ গর্তের মধ্যে দূরত্ব 20 মিমি।নমুনা 150 কেজি ওজনের হতে পারে।

সুইং পাইপ ওয়াটার স্প্রে টেস্ট সরঞ্জাম (এসসি-আইপিএক্স 34): এটি আইপিএক্স 3 এবং আইপিএক্স 4 পরীক্ষার জন্য।সুইং পাইপের অর্ধ-ব্যাস 1 মিটার (যে কোনও)
অন্যান্য আকার এছাড়াও উপলব্ধ)।সুইং পাইপের অভ্যন্তরীণ ব্যাস 15 মিমি।স্যাম্পল ঘোরানো টেবিল ব্যাস 1000 মিমি (বা অন্য)
সুইং পাইপের ব্যাস অনুযায়ী আকার এবং উচ্চতা সামঞ্জস্যযোগ্য।ঘূর্ণন গতি 1-5rpm যা পিএলসি দ্বারা নিয়ন্ত্রিত হয়
প্যানেল

জলরোধী জেট টেস্ট ডিভাইস (এসসি-আইপিএক্স 57): জল সরবরাহ ডিভাইসের আকার 1000x1000x600 মি, অগ্রভাগ ব্যাস 6.3 মিমি (আইপিএক্স 5)
এবং 12.5 মিমি (আইপিএক্স 6)।আইপিএক্স 5 এর জন্য জলের গতি 12.5 ± 0.626L / মিনিট এবং আইপিএক্স 6 এর জন্য 100 ± 5L / মিনিট।

নিমজ্জন ট্যাংক জলরোধী পরীক্ষা ডিভাইস (এসসি-আইপিএক্স 7): এটি আইপিএক্স 7 পরীক্ষার জন্য।জলের ট্যাঙ্কের আকার 1000x1000x1200 মিমি (অন্য আকার হতে পারে)
আপনার অনুরোধ অনুযায়ী ডিজাইন করা হয়েছে)।এটি 120 কেজি পর্যন্ত নমুনাগুলি পরীক্ষা করতে পারে

নিমজ্জন ট্যাংক জলরোধী পরীক্ষা ডিভাইস (এসসি-আইপিএক্স 8): এটি আইপিএক্স 8 পরীক্ষার জন্য।এটি 0-50 মিটার জলের গভীরতার অনুকরণ করতে পারে।জল নিমজ্জন
ট্যাঙ্কের ব্যাস 600 মিমি এবং উচ্চতা 1200 মিমি।সংবেদনশীল চাপ গ্রাহকের অনুযায়ী 10 বায়ুমণ্ডল বা নকশা
অনুরোধ
