পণ্যের বিবরণ:
প্রদান:
|

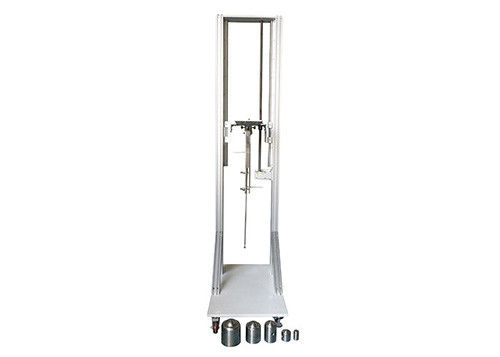

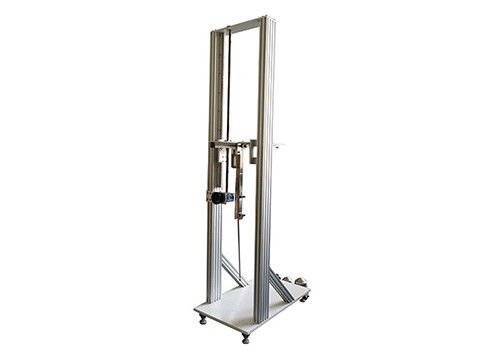

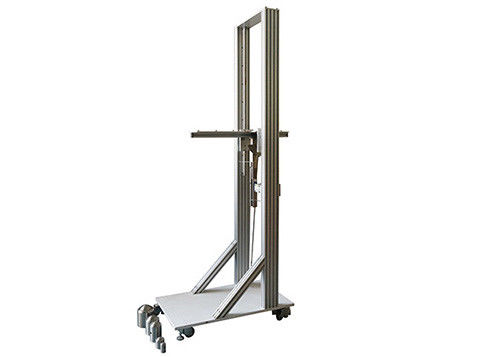

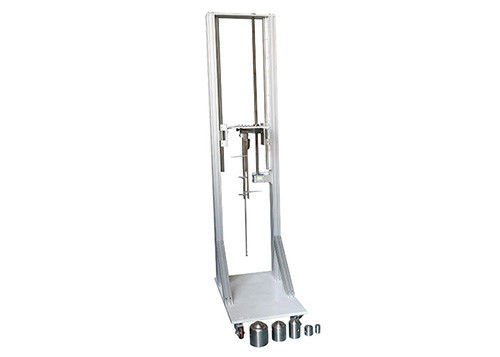

| পণ্যের নাম: | উল্লম্ব হাতুড়ি প্রভাব পরীক্ষা যন্ত্রপাতি | ক্রিয়া: | প্রভাব পরীক্ষা |
|---|---|---|---|
| হাতুড়ি: | 2 জে, 5 জে, 10 জে, 20 জে স্টেইনলেস স্টিল | পাদান: | মরিচা রোধক স্পাত |
| মান: | IEC60068-2-75, IEC62262 | দুল দৈর্ঘ্য: | 1000mm |
| প্রভাব উচ্চতা: | 200 মিমি ~ 1200 মিমি সামঞ্জস্যযোগ্য | কাস্টমাইজ: | ওএম, ওডিএম |
| লক্ষণীয় করা: | আইইসি 62262 ইমপ্যাক্ট টেস্টিং মেশিন,10 জে ইমপ্যাক্ট টেস্টিং মেশিন,20 জে পেন্ডুলাম হাতুড়ি ইমপ্যাক্ট টেস্ট |
||
হাই এনার্জি পেন্ডুলাম হাতুড়ি টেস্ট মেশিন আইপি 62262 আইইসি 60000 টেস্ট ইএইচসি
পরামিতি:
| স্ট্যান্ডার্ড | IEC60068-2-75 পরিবেশগত পরীক্ষা -২ পার্ট 2: টেস্ট - টেস্ট এহ: হাতুড়ি পরীক্ষা অনুচ্ছেদ 5 টেস্ট Eha: পেন্ডুলাম হাতুড়ি, IEC62262 বাহ্যিক যান্ত্রিক প্রভাবগুলির (আই কে কোড) বিরুদ্ধে বৈদ্যুতিক সরঞ্জামের জন্য ঘের দ্বারা সরবরাহের ডিগ্রি |
| দুল কোণ | 0-90 ° সামঞ্জস্যযোগ্য, স্কেল প্রদর্শন |
| দুল দৈর্ঘ্য |
1000 মিমি। J9 1J এবং 2J এর জন্য ব্যবহার করা হয়, J15.9 5J, 10J, 20J এবং 50J এর জন্য ব্যবহৃত হয় |
| প্রভাব উপাদান | 2 জে, 5 জে, 10 জে, 20 জে, 50 জে |
| প্রভাব উচ্চতা | 200 মিমি ~ 1200 মিমি সামঞ্জস্যযোগ্য |
প্রয়োগ:
বৈদ্যুতিক সরঞ্জামের শেলগুলি বাহ্যিক বস্তুগুলির সাথে সংঘর্ষের সময় যান্ত্রিক সংঘর্ষ শক্তি ডিগ্রিটি পরীক্ষা করতে এটি প্রয়োগ হয়।
এই যন্ত্রটি আইইসি 60068-2-75 অনুসারে ডিজাইন এবং তৈরি করা হয়েছে, দুলের রডের সামনের প্রান্তটি স্ট্রাইকিং উপাদানগুলির সাথে সংযুক্ত থাকে, দুলটি রডটিকে একটি নির্দিষ্ট উচ্চতায় সামঞ্জস্য করে এবং এটি ছেড়ে দেয়, তারপরে দুলটি রডটি পরীক্ষার উপর প্রভাব ফেলতে অবাধে সুইং করে একটি নির্দিষ্ট ক্ষেত্রের মধ্যে নমুনা পৃষ্ঠ।বিভিন্ন সমতুল্য স্ট্রাইকিং উপাদানগুলি বিভিন্ন প্রভাবের শক্তির সাথে মিল রাখে এবং বিভিন্ন বৈদ্যুতিক সরঞ্জামের ঘের শক্তি পরীক্ষার জন্য প্রযোজ্য।
পরিক্ষা মূলক নমুনা:
বৈদ্যুতিক শক্তি মিটারিং ক্যাবিনেটের শেল, সাবস্টেশন তারের সুইচবোর্ড এবং তারের জংশন বাক্স এবং অনুরূপ সরঞ্জাম।
বৈশিষ্ট্য:
এই ডিভাইসের ফ্রেম স্টেইনলেস স্টিল দ্বারা ঝালাই করা হয়, কাঠামোটি কমপ্যাক্ট এবং টেকসই।মাউন্টিং বন্ধনীগুলি উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে, এবং এফেক্ট এঙ্গেল 0-90 ° সামঞ্জস্যযোগ্য, পুরো টেস্ট যন্ত্রপাতিটি চালানো সহজ।ডিভাইসটি 2 জে বা ততোধিক সময়ের জন্য একটি উচ্চ শক্তি পেলডুলাম এফেক্ট ডিভাইস।
মানক:
IEC60068-2-75 পরিবেশগত পরীক্ষা -২ পার্ট 2: টেস্ট - টেস্ট এহ: হাতুড়ি পরীক্ষা অনুচ্ছেদ 5 টেস্ট Eha: পেন্ডুলাম হাতুড়ি, IEC62262 বাহ্যিক যান্ত্রিক প্রভাবগুলির (আই কে কোড) বিরুদ্ধে বৈদ্যুতিক সরঞ্জামের জন্য ঘের দ্বারা সরবরাহের ডিগ্রি
মানক বর্ণনা:
পরীক্ষার যন্ত্রটি মূলত একটি দুলকে তার উপরের প্রান্তে এমনভাবে ঘোরানো হয় যাতে একটি উল্লম্ব সমতলতে রাখা হয়।পিভটের অক্ষটি পরিমাপের স্থান থেকে 1 000 মিমি উপরে aboveদুলটি নামমাত্র অনমনীয় বাহু এবং টেবিল 1 এর প্রয়োজনীয়তাগুলি মেনে চলে এমন আকর্ষণীয় উপাদান দ্বারা গঠিত।
ভারী, ভোলিউমাসাস বা নমুনাগুলি পরিচালনা করা কঠিন পরীক্ষার জন্য, একটি বহনযোগ্য দুল ব্যবহার করা যেতে পারে।এটি উপরের বর্ণনাকে মেনে চলবে তবে এর পাইভট সরাসরি নমুনায় বা একটি চলমান কাঠামোয় স্থির করা যেতে পারে।এই ক্ষেত্রে, এটি নিশ্চিত করা হবে যে পরীক্ষার আগে, দুলের অক্ষটি অনুভূমিক হয়, এটির ফিক্সিং যথেষ্ট অনমনীয়, এবং প্রভাব বিন্দুটি অক্ষরেখার মধ্য দিয়ে উত্থিত উল্লম্ব সমতলতে রয়েছে।
সব ক্ষেত্রে, দুলটি প্রকাশিত হলে, এটি কেবল মহাকর্ষ বলের প্রভাবে পড়তে দেওয়া হবে।
প্রভাব শক্তি, সমমানের ভর এবং ড্রপ উচ্চতার টেবিল:
| শক্তি / জে | ঘ | ৫ | 10 | 20 | 50 |
| সমপরিমাণ ভর কেজি (± 2%) | 0.5 | 1.7 | ৫ | ৫ | 10 |
| পতনের মিমি উচ্চতা ± 1% | 400 | 300 | 200 | 400 | 500 |
আই কে কোড এবং এফেক্ট এনার্জি টেবিলের মধ্যে সম্পর্ক:
| আইকে কোড | আই কে 100 | আই কে 0 1 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | আই কে 10 |
| প্রভাব শক্তি / জে | * | 0.14 | ০.২ | 0.35 | 0.5 | 0.7 | ঘ | ঘ | ৫ | 10 | 20 |
