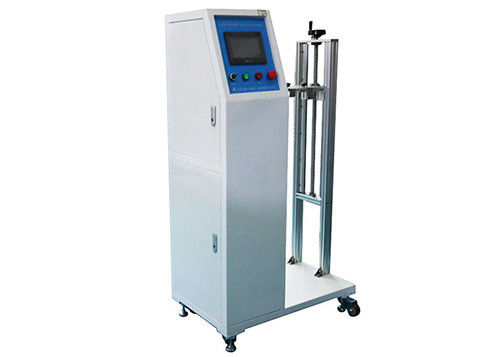

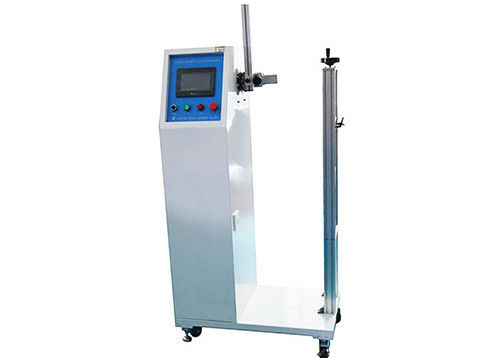

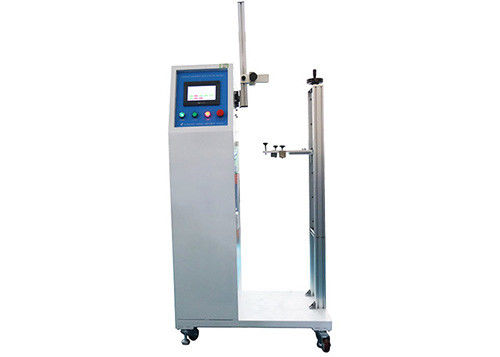

আইইসি 60598 ধারা 4.14.3 সার্ভো মোটর নেতৃত্বে পরীক্ষার প্রদীপ

ল্যান্ট্রেনস হালকা পরীক্ষার সরঞ্জামের ডিভাইস সামঞ্জস্যকরণের চেহারা 606088

তথ্য:

পরীক্ষার সরঞ্জামগুলি আইইসি 60598-1 এর 4.14.3 অনুযায়ী নকশা করা এবং তৈরি করা হয়, যা প্রধানত প্রদীপগুলি সমন্বয়কারী ডিভাইসের টর্শনের জন্য ব্যবহৃত হয়, এবং টেবিল ল্যাম্পগুলির স্থিতিশীল iltালু এবং অবস্থান, মেঝে প্রদীপ এবং প্রদীপগুলির সাথে নমন পরীক্ষা যা পেশাদারদের জন্য ব্যবহার (যেমন একটি প্লটার ল্যাম্প)।

পরীক্ষার ডিভাইসটি ডিজিটাল নিয়ন্ত্রণ প্রযুক্তি এবং ড্রাইভ প্রক্রিয়া সহ।

বিপরীত এবং নমন কোণ, স্ট্রেচিং স্ট্রোক, ঘূর্ণন কোণ, পরীক্ষার গতি এবং পরীক্ষার চক্র সেট করা যেতে পারে।

পরীক্ষা সমাপ্তির সাথে, পরীক্ষার ফল্ট অ্যালার্ম ফাংশন।ব্যবহার এবং পরিচালনা সহজ।

পরামিতি:

প্রযুক্তিগত পরামিতি:

1. পরীক্ষার হার সেট করা যেতে পারে, 0.1 থেকে 10 বার / মিনিট অবধি সেট করে।

2. নমন কোণ নির্ধারণ করা যেতে পারে, 0-180 both উভয় পক্ষের উল্লম্ব রেখার সুইং পরিসীমা।

3. ঘূর্ণন কেন্দ্রের উচ্চতা: 1200 মিমি।

4. দুলের ঘেরনের সর্বাধিক ব্যাসার্ধ: আর 500 মিমি।

5. স্ট্রেচিং অ্যাকশনের সর্বাধিক স্ট্রোক: 0-650 মিমি।

6. ঘূর্ণনের ক্রিয়া কোণ: 0-360 °।

7. পরীক্ষার চক্র সেট করা যায়, চক্রের সংখ্যা 1-999999 range

8. ফিক্সচারগুলি পরীক্ষার প্রয়োজনের স্ট্যান্ডার্ড সীমার মধ্যে বিভিন্ন ধরণের নমুনা পূরণ করতে পারে।

9. ড্রাইভ মোটর: सर्वो মোটর।

10. কন্ট্রোলার: মিতসুবিশি পিএলসি।

১১. এইচএমআই: টাচ স্ক্রিন ইন্টারফেস।

12. পরিচালিত পুরো ইংলিশ ইন্টারফেস, পরিচালনা সহজ।

13. লোড: টার্মিনাল সহ, লোডের সাথে বাহ্যিকভাবে সংযুক্ত (লোড alচ্ছিক, অতিরিক্ত ব্যয়))

স্ট্যান্ডার্ড বর্ণনা:

4.14.3 ডিভাইস সামঞ্জস্য করার জন্য প্রয়োজনীয়তা নীচে দেওয়া হয়েছে।

ক) ডিভাইস এবং সমন্বয়ের মাধ্যমগুলি সমন্বয় করে, উদাহরণস্বরূপ জয়েন্টগুলি, উত্তোলনকারী ডিভাইসগুলি, বন্ধনী বা দূরবীনসংক্রান্ত টিউবগুলি সামঞ্জস্য করে এমনভাবে তৈরি করা হবে যে কর্ডগুলি বা তারগুলি অনুক্রমের সময় ৩ 360০ than এর বেশি দ্বারা অনুদৈর্ঘ্য অক্ষ বরাবর টিপানো, বাতা, ক্ষতিগ্রস্থ বা বাঁকানো হয় না shall ।

দ্রষ্টব্য: যদি কোনও লুমিনায়ারের একাধিক সংযুক্ত থাকে তবে প্রতিটি জয়েন্টের সাথে খুব ঘনিষ্ঠভাবে না থাকলে 360 the সীমা প্রযোজ্য।প্রতিটি ক্ষেত্রে তার নিজস্ব যোগ্যতা বিচার করা প্রয়োজন।

সম্মতি নিম্নলিখিত পরীক্ষার দ্বারা চেক করা হয়:

উপযুক্ত তারের বা কর্ড দিয়ে সজ্জিত সামঞ্জস্য ডিভাইসটি টেবিল 4.5 এর সাথে চালিত হবে।অপারেশন একটি চক্র হ'ল এক চরমের পরিধি থেকে অন্যটিতে এবং আবার প্রথম অবস্থানে ফিরে আসে।চলাচলের হার ডিভাইসটিকে প্রশংসনীয়ভাবে গরম করতে দেয় না এবং প্রতি ঘন্টায় 600 চক্রের বেশি হবে না।

তড়িৎ-যান্ত্রিক যোগাযোগ সিস্টেমের জন্য, এই পরীক্ষাটি 4.11.6 এর বৈদ্যুতিক সংযোগ পরীক্ষার সাথে একযোগে পরিচালিত হয়।

সম্মতি পরিদর্শন দ্বারা পরীক্ষা করা হয়।

পরীক্ষার পরে, কন্ডাক্টরের 50% এর বেশি স্ট্র্যান্ডগুলি ভেঙে ফেলা হবে না এবং নমনীয় কর্ডের অন্তরণগুলি, যদি কোনও হয় তবে কোনও গুরুতর ক্ষতি হবে না।কর্ড বা তারের

বিভাগ 10 এ সুনির্দিষ্টভাবে নিরোধক প্রতিরোধের এবং উচ্চ-ভোল্টেজ পরীক্ষার অধীন করা হবে এবং সন্তুষ্ট হবে।

বল-জয়েন্টগুলি এবং এর মতো, যেখানে ক্ল্যাম্পিংয়ের অর্থ সামঞ্জস্য করা যায়, মাত্রাতিরিক্ত ঘর্ষণ এড়ানোর জন্য জোড়গুলির সাথে কেবল হালকাভাবে ক্ল্যাম্পযুক্ত পরীক্ষা করা হয়।প্রয়োজনবোধে, ক্ল্যাম্পিং অঞ্চলগুলি পরীক্ষার সময় সংশোধন করা হয়।

নমনীয় নল সমন্বিত ডিভাইসগুলিকে সামঞ্জস্য করার জন্য, এই পরীক্ষার জন্য সামঞ্জস্যের পরিসরটি সাধারণত উল্লম্ব থেকে উভয় দিকেই 135। হয়।তবে, যেখানে অযৌক্তিক শক্তি ব্যবহার না করে এই সমন্বয় অর্জন করা যায় না, নমনীয় নলটি কেবল সেই অবস্থানগুলিতে বাঁকানো হয় যেখানে এটি নিজে থেকেই থাকবে by

খ) অস্ত্রের নাগালে ইনস্টল করার উদ্দেশ্যে লুমিনায়ার্স সামঞ্জস্যের উপায় সহ লুমিনিয়ারের স্থায়িত্বকে ক্ষতিগ্রস্থ না করে বা নির্মাণের কোনও অংশকে বিকৃতি না করে বা তত্সহ তাপমাত্রার কারণে আঘাতের কারণ না দিয়ে তার উদ্দেশ্যযুক্ত কার্যকারিতা পরিচালনার অনুমতি দেবে সারণী 12.1।

লুমিনায়ারকে পরিচালনা বা পরিচালনা করে কমপ্লায়েন্স পরীক্ষা করা হয়, সাধারণ ব্যবহারের প্রতিনিধিত্ব করার প্রত্যাশার হিসাবে এবং 12.4 এর পরীক্ষার সময় তাপমাত্রা পরিমাপ করে measure

গ) লুমিনায়ারগুলিকে অস্ত্রের নাগালের মধ্যে মাউন্ট করার উদ্দেশ্যে, হালকা মরীচি অ্যাপারচার ব্যতীত যে কোনও দিকের সামঞ্জস্যের উপায় থেকে 5 সেন্টিমিটার দূরে কোনও সামঞ্জস্যের কোনও উপায়ের চারপাশের স্থানটি তাপমাত্রার সীমা মেনে চলতে হবে

সারণি 12.1-তে উল্লিখিত হিসাবে সমন্বয়।একই তাপমাত্রার সীমাটি সামঞ্জস্যের কোনও উপায়েও প্রযোজ্য যা লুমিনিয়ার হালকা মরীচি অ্যাপারচারের অবস্থানের পরে প্রজ্জ্বলিত হয়।

লুমিনিয়ার হালকা মরীচি অ্যাপারচারকে অবস্থান করে এবং 12.4 এর পরীক্ষার সময় তাপমাত্রা পরিমাপের মাধ্যমে সম্মতি পরীক্ষা করা হয়।

ডিভাইস সামঞ্জস্য করার পরীক্ষা:
