পণ্যের বিবরণ:
প্রদান:
|
| স্ট্যান্ডার্ড: | IEC60335-1 clause 25.14. আইইসি 60335-1 ধারা 25.14। Figure 8, IEC60335-2-23 clause 1 | নমনীয় বা সুইভেল কোণ: | 0-360°. 0-360 °। Can be preset প্রিসেট হতে পারে |
|---|---|---|---|
| নমনীয় বা সুইভেল গতি: | 0 ~ 60 আরপিএম, প্রিসেট হতে পারে | নিয়ন্ত্রণ: | পিএলসি প্রোগ্রামেবল নিয়ন্ত্রণ |
| ড্রাইভ: | সার্ভো মোটর | অপারেশন: | 7 ইঞ্চি টাচ স্ক্রিন বুদ্ধিমান অপারেশন |
| ওজন লোড করুন: | 5 এন * 1,10 এন * 1 | Max. সর্বাধিক carrying capacity বহন ক্ষমতা: | 15kg |
| লক্ষণীয় করা: | 60 আরপিএম গৃহস্থালী যন্ত্রপাতি পরীক্ষার সরঞ্জাম,IEC60335-1 60RPM গৃহস্থালী যন্ত্রপাতি পরীক্ষার সরঞ্জাম,60RPM IEC60335-2-23 নমনীয় পরীক্ষা |
||

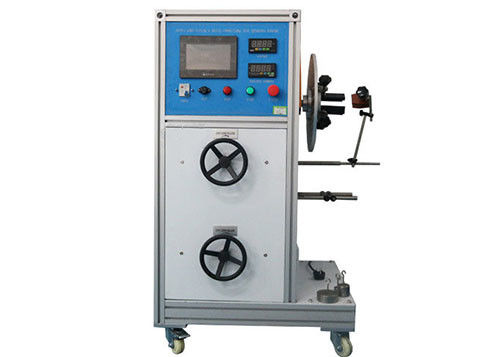

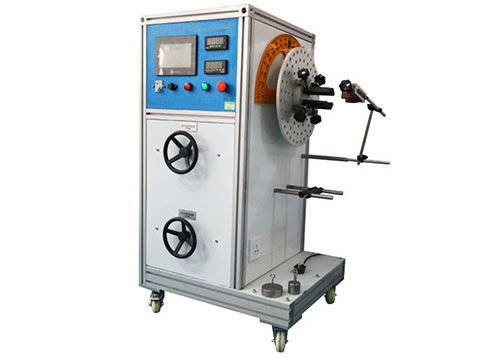

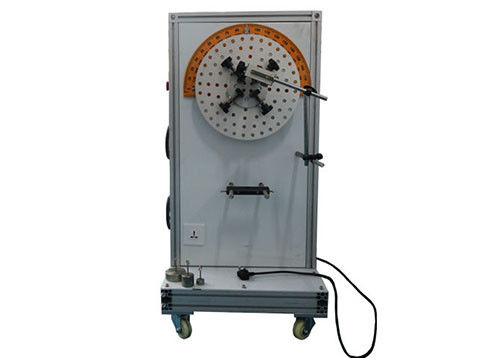

হোম অ্যাপ্লায়েন্সেস ফ্লেক্সিং টেস্ট পিএলসি নিয়ন্ত্রণের জন্য একক স্টেশন যন্ত্রপাতি
মানক:
আইইসি 60335-1 গৃহস্থালী এবং অনুরূপ বৈদ্যুতিক সরঞ্জাম - সুরক্ষা - পর্ব 1: সাধারণ প্রয়োজনীয়তা ধারা 23.3, ধারা 25.14 এবং চিত্র 8, আইইসি 60335-2-23 গৃহস্থালী এবং অনুরূপ বৈদ্যুতিক সরঞ্জাম - সুরক্ষা - অংশ 2-23: অ্যাপ্লিকেশনগুলির জন্য বিশেষ প্রয়োজনীয়তা ত্বক বা চুলের যত্নের ধারা ১১.১০১
প্রয়োগ:
এটি ছোট গৃহস্থালীর সরবরাহের সরবরাহ কর্ড (যেমন কফি পট / বৈদ্যুতিক লোহা) এবং ল্যাম্পগুলি যেখানে প্রয়োগে প্রবেশ করে সেখানে অতিরিক্ত ফ্লেক্সিংয়ের বিরুদ্ধে পর্যাপ্ত সুরক্ষিত রয়েছে তা পরীক্ষা করতে ব্যবহৃত হয়।
পরিক্ষা মূলক নমুনা:
ছোট ছোট গৃহ সরঞ্জামগুলি যেমন কফি পাত্র, বৈদ্যুতিক লোহা, টোস্টার, লুমিনায়ারস এবং ইত্যাদি
পরামিতি:
| আইটেম নাম | পরামিতি |
| নমনীয় বা সুইভেল কোণ | 0-360 °।প্রিসেট হতে পারে |
| নমনীয় বা সুইভেল গতি | 0 ~ 60 আরপিএম, প্রিসেট হতে পারে |
| পরীক্ষার সময় | 0 ~ 999999 বার, প্রিসেট এবং প্রদর্শিত হতে পারে |
| শক্তি | 230V 50Hz |
| নিয়ন্ত্রণ | পিএলসি প্রোগ্রামেবল নিয়ন্ত্রণ |
| ড্রাইভ | সার্ভো মোটর |
| অপারেশন | 7 ইঞ্চি টাচ স্ক্রিন বুদ্ধিমান অপারেশন |
| সর্বাধিকআউটপুট শক্তি | 5KW |
| আউটপুট ভোল্টেজ | 0 ~ 250 ভি |
| সর্বাধিকআউটপুট বর্তমান | 16 এ |
| সর্বাধিকবহন ক্ষমতা | 15 কেজি |
| টেস্ট স্টেশন | 1 স্টেশন |

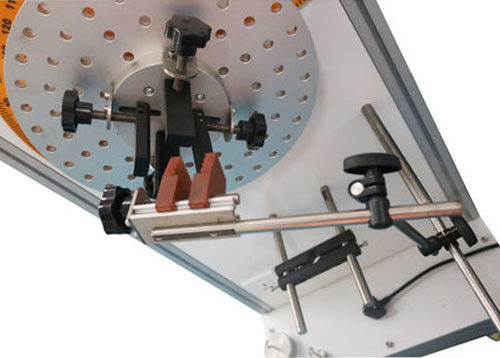

| নমুনা স্থিরতা | ছোট বাড়ির যন্ত্রপাতি জন্য ইউনিভার্সাল ফিক্সচার, 1 সেট ত্বক ও চুলের যত্নের জন্য ইউনিভার্সাল ফিক্সচার, 1 সেট |
| তাপমাত্রা পরিমাপ | হাতে-ধরা ইনফ্রারেড থার্মোমিটার |
| ওজন লোড করুন | 5 এন * 1,10 এন * 1 |
| স্ট্যান্ডার্ড | আইইসি 60335-1 ধারা 25.14।চিত্র 8, আইইসি 60335-2-23 ধারা 11.101 এবং 25.101 |
মানক বর্ণনা:
আইইসি 60335-1 ধারা 23.3:
কোনও সরঞ্জামের বিভিন্ন অংশ যা সাধারণ ব্যবহারে বা ব্যবহারকারীর রক্ষণাবেক্ষণের সময় একে অপরের সাথে তুলনামূলকভাবে চলতে পারে বৈদ্যুতিন সংযোগ এবং অভ্যন্তরীণ কন্ডাক্টরগুলিতে অরথিং ধারাবাহিকতা সরবরাহকারীদের সাথে অযৌক্তিক চাপ সৃষ্টি করবে না।নমনীয় ধাতব টিউবগুলি তাদের মধ্যে থাকা কন্ডাক্টরের অন্তরণকে ক্ষতি করতে পারে না।ওয়্যারিং রক্ষার জন্য উন্মুক্ত কয়েল স্ট্রিং ব্যবহার করা হবে না।যদি কোনও কয়েলযুক্ত বসন্ত, যার পালা একে অপরকে স্পর্শ করে, এই উদ্দেশ্যে ব্যবহার করা হয় তবে কন্ডাক্টরগুলির অন্তরণ ছাড়াও পর্যাপ্ত অন্তরক স্তর থাকবে।
সম্মতি পরিদর্শন এবং নিম্নলিখিত পরীক্ষার মাধ্যমে চেক করা হয়।
যদি নমনীয়তা সাধারণ ব্যবহারে দেখা যায় তবে যন্ত্রটি ব্যবহারের স্বাভাবিক অবস্থানে স্থাপন করা হয় এবং রেট ভোল্টেজ সরবরাহ করা হয় এবং সাধারণ অপারেশনের অধীনে পরিচালিত হয়।
অস্থাবর অংশটি পিছনের দিকে এবং সামনের দিকে সরানো হয়, যাতে কন্ডাক্টর নির্মাণের দ্বারা অনুমোদিত বৃহত্তম কোণের মাধ্যমে নমনীয় হয়, প্রতি মিনিটে 30 মিনিটের হারের হারের হার হয়।নমনীয়তার সংখ্যা
Use10 000, সাধারণ ব্যবহারের সময় নমনীয় কন্ডাক্টরদের জন্য;
ব্যবহারকারীর রক্ষণাবেক্ষণের সময় নমনীয় কন্ডাক্টরগুলির জন্য −100।
এই মানটির সাথে সম্মতিটি যেভাবে ক্ষতিগ্রস্ত হয় তাতে এই যন্ত্রটি ক্ষতিকারক হবে না এবং এটি আরও ব্যবহারের জন্য উপযুক্ত।বিশেষত, তারের এবং তার সংযোগগুলি 16.3 এর বৈদ্যুতিক শক্তি পরীক্ষা সহ্য করতে পারে, পরীক্ষার ভোল্টেজকে 1 000 ভি করে হ্রাস করা হচ্ছে এবং
শুধুমাত্র লাইভ অংশ এবং অ্যাক্সেসযোগ্য ধাতব অংশগুলির মধ্যে প্রয়োগ করা হয়।এছাড়াও, যন্ত্রের মূল অংশ এবং অস্থাবর অংশের মধ্যে অভ্যন্তরীণ তারের কোনও কন্ডাক্টরের 10% এরও বেশি ভাঙা হবে না।তবে, যদি ওয়্যারিংগুলি এমন সার্কিট সরবরাহ করে যা 15 ডাব্লু এর বেশি ব্যবহার করে না, তবে 30% এর বেশি স্ট্র্যান্ড ভাঙা হবে না।
আইইসি 60335-1 ধারা 25.14:
সরবরাহের কর্ড সহ সরবরাহ করা সরঞ্জামগুলি এবং অপারেশন চলাকালীন সরিয়ে নেওয়া হয় এমনগুলি তৈরি করা হবে যাতে সরবরাহ কর্ডটি যেখানে প্রয়োগ হয় সেখানে অতিরিক্ত নমনীয়তা থেকে যথাযথ সুরক্ষিত থাকে।
সম্মতিটি নিম্নলিখিত পরীক্ষার মাধ্যমে পরীক্ষা করা হয় যা চিত্র 8-এ যেমন দেখানো হয়েছে তেমন একটি দোলা সদস্যের মেশিনে করা হয়।
খালি খোলার অন্তর্ভুক্ত সরঞ্জামের অংশটি দোদুল্য সদস্যের সাথে সংশোধন করা হয়েছে যাতে সরবরাহের কর্ডটি যখন তার ভ্রমণের মাঝামাঝি থাকে, তখন কর্ডের অক্ষটি যেখানে কর্ড গার্ড বা খালি প্রবেশ করে সেখানে উল্লম্ব থাকে এবং এর মধ্য দিয়ে যায় দোলনের অক্ষফ্ল্যাট কর্ডগুলির বিভাগের প্রধান অক্ষটি দোলনের অক্ষের সমান্তরাল হবে।
কর্ডটি এমনভাবে লোড করা হয় যাতে বল প্রয়োগ করা হয়
- 10 এন, নামমাত্র ক্রস-বিভাগীয় অঞ্চল 0,75 মিমি ছাড়িয়ে যাওয়ার কর্ডগুলির জন্য;
- 5 এন, অন্যান্য কর্ডের জন্য।
দুরত্বের অক্ষ এবং কর্ড বা কর্ড গার্ড অ্যাপ্লায়েন্সগুলিতে প্রবেশ করে এমন বিন্দুর মধ্যে চিত্র 8-এ দেখানো দূরত্ব এক্সটি সামঞ্জস্য করা হয়েছে যাতে যখন দোলক সদস্য তার পুরো পরিসীমা পেরিয়ে যায়, কর্ড এবং লোড সর্বনিম্ন পার্শ্বীয় হয় আন্দোলন
দোলককারী সদস্যটি 90 an (উল্লম্বের উভয় পাশে 45)) একটি কোণের মাধ্যমে সরানো হয়, জেড সংযুক্তিগুলির জন্য টাইপগুলির ফ্লেক্সিং সংখ্যা 20 000 এবং অন্যান্য সংযুক্তিগুলির জন্য 10 000 হয় flex ফ্লেক্সিংয়ের হার প্রতি মিনিটে 60 হয়।
কর্ড এবং এর সাথে যুক্ত অংশগুলি 90 of এর কোণ দিয়ে ফ্লেক্সিংয়ের অর্ধেক সংখ্যার পরে পরিণত হয়, যদি না কোনও ফ্ল্যাট কর্ড লাগানো হয়।
পরীক্ষার সময়, কন্ডাক্টরগুলিকে রেটেড ভোল্টেজ সরবরাহ করা হয় এবং যন্ত্রের রেটযুক্ত বর্তমানের সাথে লোড করা হয়।আর্টিং কন্ডাক্টরের মাধ্যমে কারেন্টটি পাস হয় না।
পরীক্ষার ফলাফল হবে না
- কন্ডাক্টরগুলির মধ্যে একটি শর্ট সার্কিট, যেমন বিদ্যুতের সরবরাহকারীর তুলনায় বর্তমানের দ্বিগুণ রেট প্রবাহের সমান একটি মান অতিক্রম করে;
- যে কোনও কন্ডাক্টরের স্ট্র্যান্ডের 10% এরও বেশি ভাঙ্গন;
- তার টার্মিনাল থেকে কন্ডাক্টর পৃথক;
- কোনও কর্ড গার্ড আলগা;
- কর্ড বা কর্ড গার্ডের ক্ষতি যা এই স্ট্যান্ডার্ডের সাথে সম্মতি ব্যাহত করতে পারে;
- ভাঙা স্ট্র্যান্ডগুলি নিরোধককে ছিদ্র করে এবং অ্যাক্সেসযোগ্য হয়ে উঠছে।
আইইসি 60335-2-23 ধারা 11.101:
একটি সুইভেল সংযোগ যুক্ত অ্যাপ্লিকেশনগুলি তাদের প্রধান অক্ষের সাথে অনুভূমিকভাবে সরবরাহ করা হয়, সরবরাহ কর্ডটি উল্লম্বভাবে ঝুলন্ত থাকে।1 এন এর একটি টান শক্তি সরবরাহ কর্ডে প্রয়োগ করা হয়।
অ্যাপ্লিকেশনটি রেটড ভোল্টেজ সরবরাহ করা হয়, যা বর্তমান রেট করা বর্তমানের 1,25 গুণ বেশি।
অ্যাপ্লায়েন্সটি প্রায় 50 টি / মিনিট হারে তার প্রধান অক্ষ সম্পর্কে ঘোরানো হয়, প্রতি 20 টি বিপ্লব ঘোরার দিকটি বিপরীত করা হয়।পরীক্ষাটি 500 500 বিপ্লবের জন্য পরিচালিত হয়।
স্লাইডিং পরিচিতিগুলির তাপমাত্রা বৃদ্ধি 65 কে এর বেশি হবে না।
আইইসি 60335-2-23 ধারা 25.101:
সুইভেল সংযোগগুলি সরঞ্জামের সাধারণ ব্যবহারের জন্য পর্যাপ্ত হতে হবে।
সম্মতি নিম্নলিখিত পরীক্ষা দ্বারা চেক করা হয়।
অ্যাপ্লায়েন্সটি ১১.১০১ এ নির্দিষ্ট শর্তাবলীতে পরিচালিত হয়, বিপ্লবগুলির সংখ্যা বাড়িয়ে ২০০০ করা হয়েছে।
এই পরীক্ষার পরে, সুইভেল সংযোগ এবং সরবরাহ কর্ডটি আরও ব্যবহারের জন্য উপযুক্ত হবে।লাইভ অংশগুলি অ্যাক্সেসযোগ্য হয়ে উঠবে না এবং যন্ত্রটি 16.3 এর বৈদ্যুতিক শক্তি পরীক্ষা সহ্য করতে পারে।
