পণ্যের বিবরণ:
প্রদান:
|
| স্ট্যান্ডার্ড: | আইইসি 60245-1 চিত্র 1 | পরীক্ষার গতি: | 0.33m / এস |
|---|---|---|---|
| বর্তমানের লোড করুন: | 0.5-25A, সামঞ্জস্যযোগ্য | ভোল্ট লোড করুন: | লাইন থেকে লাইন ভোল্টেজ 10-400V সামঞ্জস্যযোগ্য |
| পরীক্ষার দূরত্ব: | 1000 ± 20mm | উপযুক্ত কোর: | 2-18 |
| নামমাত্র ক্রস-বিভাগীয় অঞ্চল: | 0.2-4 মিমি 2 | ব্যাস পালি: | 60, 80, 120, 160, 200 মিমি |
| লক্ষণীয় করা: | IEC60245-1 কেবল পরীক্ষার সরঞ্জাম,25A কেবল টেস্টিং সরঞ্জাম,400 ভি নমনীয় পরীক্ষা |
||

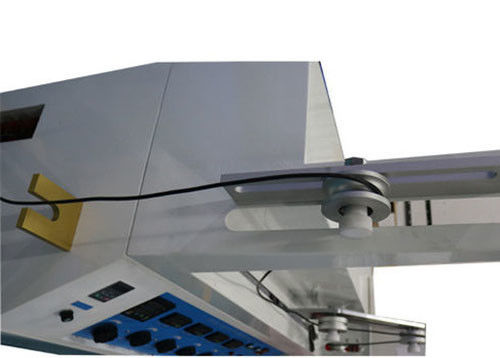

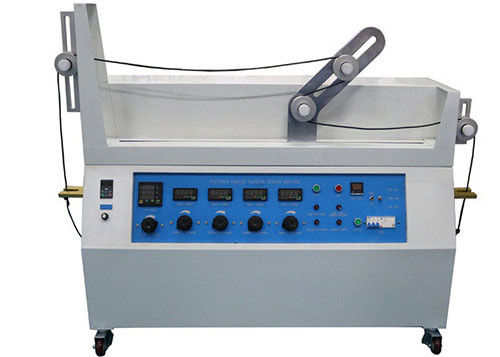

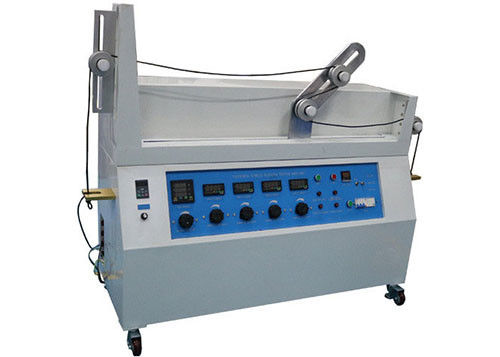

IEC60245-1 চিত্র 1 নমনীয় কেবল গতি 0.33M / এস জন্য নমনীয় পরীক্ষা
মানক:
আইইসি 60245-1 রাবার 450/750 ভি-পার্ট 1 পর্যন্ত এবং তারগুলি-রেটেড ভোল্টেজগুলি অন্তর্ভুক্ত করে: সাধারণ প্রয়োজনীয়তা ধারা 5.6.3.1, আইইসি 60245-2 রাবার ইনসুলেটেড কেবল-রেটেড ভোল্টেজগুলি সহ 450/750 ভি-পার্ট 2: পরীক্ষা করে পদ্ধতির ধারা ৩.১ চিত্র ১, আইইসি 00০০65৫-১১ ধারা ১ 16.৩ বি
পরামিতি:
| বিদ্যুৎ সরবরাহ | 220V / 50 HZ |
| বর্তমান লোড করুন | 0.5-25A, সামঞ্জস্যযোগ্য |
| লোড ভোল্টেজ | লাইন থেকে লাইন ভোল্টেজ 10-400V সামঞ্জস্যযোগ্য |
| পরীক্ষার গতি | 0.33m / s |
| পরীক্ষার দূরত্ব | 1000 ± 20 মিমি |
| উপযুক্ত কোর | 2-18 |
| নামমাত্র ক্রস-বিভাগীয় অঞ্চল | 0.2-4 মিমি 2 |
| ব্যাস পালি | 60, 80, 120, 160, 200 মিমি |
| টেস্ট ওজন | 2 * 0.5 কেজি হুক সহ, 2 * 0.5 কেজি গর্ত, 6 * 1 কেজি গর্ত, 2 * 6 কেজি সহ হুক |
প্রয়োগ:
এটি সম্পূর্ণ নমনীয় কেবলগুলির যান্ত্রিক শক্তি পরীক্ষা করার জন্য ব্যবহৃত হয়।এই পরীক্ষাটি 4 মিমি 2 এর চেয়ে বেশি নামমাত্র ক্রস-বিভাগীয় অঞ্চলের কোর সহ নমনীয় কেবলগুলিতে প্রযোজ্য নয় বা দুটিরও বেশি কেন্দ্রীক স্তরগুলিতে 18 টিরও বেশি কোরের বিছানো তারগুলি।
বৈশিষ্ট্য:
টেস্ট যন্ত্রপাতিটি দেশীয় এবং আন্তর্জাতিক মানের স্ট্যান্ডার্ড পরীক্ষার প্রয়োজনীয়তাগুলি পূরণ করতে পারে, ব্যাপকভাবে ব্যবহৃত হতে পারে।এটির যথাযথ ডিজিটাল মিটার রয়েছে, সুতরাং এটি সঠিকভাবে ছোট বা বৃহত বর্তমান ভোল্টেজটি পরিমাপ করতে পারে।পালিগুলির জন্য পরিবর্তনের পদ্ধতিটি সহজ এবং সুবিধাজনক।পরীক্ষার সরঞ্জামগুলি চেইন ড্রাইভ প্রক্রিয়াতে গ্রহণ করে, কর্মক্ষমতা স্থিতিশীল এবং শব্দটি বিরল।
মানক বর্ণনা:
চিত্র 1 এ দেখানো মেশিনের মাধ্যমে এই পরীক্ষাটি করা হবে This এই যন্ত্রটিতে একটি ক্যারিয়ার সি, ক্যারিয়ারের জন্য একটি ড্রাইভিং সিস্টেম এবং পরীক্ষার জন্য কেবলের প্রতিটি নমুনার জন্য চারটি পালি রয়েছে।ক্যারিয়ার সি দুটি ব্যাস দুটি এ এবং বি সমর্থন করে যা একই ব্যাসের।দুটি নির্ধারিত পাল্লি, মেশিনের উভয় প্রান্তে, পুল এবং এ এবং বি থেকে আলাদা ব্যাসের হতে পারে, তবে চারটি পালকই এমনভাবে সাজানো হবে যাতে নমুনাটি তাদের মধ্যে অনুভূমিক হয়ে যায়।ক্যারিয়ার চলাচলের দিকের প্রতিটি বিপরীতের মধ্যে 0,33m / s গতিবেগের প্রায় ধ্রুবক গতিতে 1 মিটার দূরত্বে চক্র তৈরি করে (এগিয়ে এবং পিছিয়ে চলে) makes
পালসগুলি ধাতু দিয়ে তৈরি হতে হবে এবং বৃত্তাকার তারগুলির জন্য একটি আধা-বৃত্তাকার আকারের খাঁজ এবং সমতল তারের জন্য একটি সমতল খাঁজ থাকবে।প্রতিরোধক ক্ল্যাম্পস ডি স্থির করা উচিত যাতে টান সর্বদা ওজন যেখান থেকে বাহকটি সরে চলেছে তার দ্বারা প্রয়োগ করা হয়।একটি সমর্থন বাধা থেকে তার সমর্থন দূরত্ব, অন্য ক্ল্যাম্প তার সমর্থন উপর স্থির হয়, সর্বোচ্চ 5 সেমি হতে হবে।
ড্রাইভিং সিস্টেমটি এমন হবে যে কেরিয়ারটি যখন এক দিক থেকে অন্য দিকে চলে যায় তখন সহজেই এবং কোনও ঝাঁকুনি ছাড়াই ঘুরতে থাকে।
