পণ্যের বিবরণ:
প্রদান:
|
| পাদান: | মরিচা রোধক স্পাত | স্ট্যান্ডার্ড: | IEC60884 চিত্র 18 এবং চিত্র 19 |
|---|---|---|---|
| ওজন: | 36 এন * 1, 5.4 এন * 1, 5 এন * 2, 4 এন * 1, 2.6 এন * 1 | স্ট্যান্ডার্ড টেস্ট বল্ট: | 1.5N এবং 2N এর জন্য প্রতিটি |
| স্ট্যান্ডার্ড প্লাগ: | এক মেরু 10A, থ্রি-মেরু 10 এ এবং 16 এ | ক্রিয়া: | সর্বোচ্চ প্রত্যাহার ফোর্সের যাচাইকরণ |
| পার্শ্বীয় স্ট্রেস ওজন: | 5 এন * 1 | অতিরিক্ত ফাংশন: | পার্শ্বীয় স্ট্রেন প্রতিরোধের পরীক্ষা করা |
| বিশেষভাবে তুলে ধরা: | আইইসি 60884 প্রত্যাহার বাহিনী যাচাইকরণ যন্ত্রপাতি,এসজিএস প্রত্যাহার ফোর্স যাচাইকরণ যন্ত্রপাতি,আইইসি 60884 চিত্র 18 আইইসি পরীক্ষার সরঞ্জাম |
||

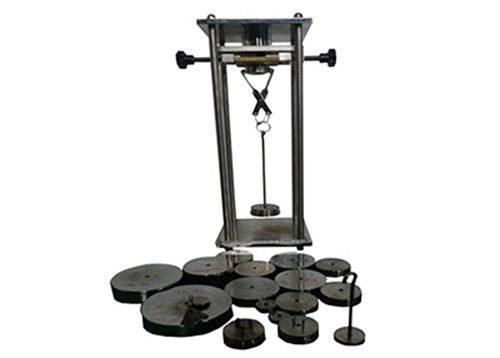

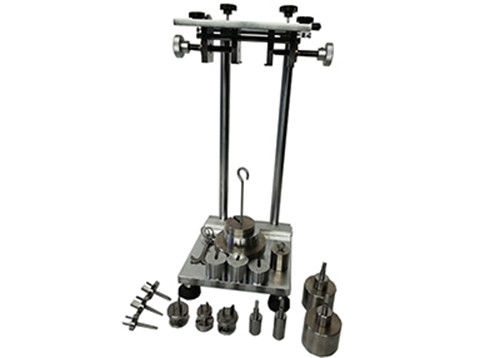

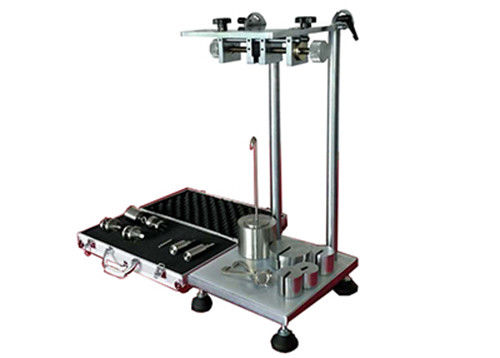

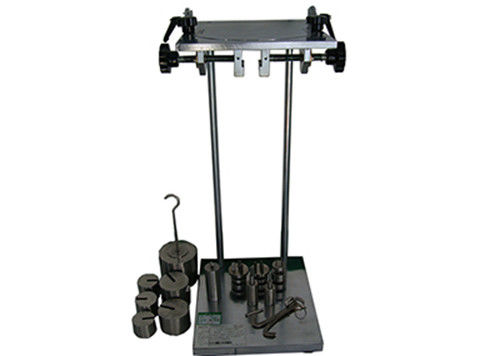

সর্বাধিক প্রত্যাহার ফোর্স IEC60884 চিত্র 18 19 যাচাইয়ের জন্য যন্ত্রপাতি
প্রয়োগ:
এটি সকেটের বাইরে প্লাগটি টানতে প্রয়োজনীয় সর্বাধিক বল এবং সকেট অ্যাসেম্বলি থেকে টানা একক পোল পিনের জন্য উপযুক্ত।প্রয়োজনীয় ন্যূনতম বল মান দ্বারা নির্ধারিত সীমার মধ্যেই রয়েছে কিনা।
পরামিতি:
1. স্ট্যান্ডার্ড ওয়ান-মেরু 10 এ, থ্রি-মেরু 10 এ এবং 16 এ টেস্ট স্ট্যান্ডার্ড প্লাগগুলি, 10 এ 16 এ টেস্ট স্ট্যান্ডার্ড প্লাগগুলি প্রতিটি, সামঞ্জস্যযোগ্য:
1) 2-মেরু দ্বৈত সকেট সহ বৃত্তাকার প্লাগ, বল্টের ব্যাস 4.8
2) 2-মেরু দ্বৈত-উদ্দেশ্য সকেটের বৃত্তাকার প্লাগ, বল্টের ব্যাস ৪.০
3) রাউন্ড প্লাগ (একরঙা), বল্টের ব্যাস 4.8
4) রাউন্ড প্লাগ (একরঙা), বল্টের ব্যাসটি 4.0
2. ওজন: 36N * 1, 5.4N * 1, 5 এন * 2, 4 এন * 1, 2.6 এন * 1;
1) স্ট্যান্ডার্ড পরীক্ষার বল্টু: 1.5N এবং 2N এর জন্য প্রতিটি
2) ক্ল্যাম্পিং ডিভাইসের 1 সেট
3) ওয়েট ট্রে 1 সেট
4) পার্শ্বীয় স্ট্রেস ওজন 5N * 1
5) পার্শ্ববর্তী স্ট্রেস বারের 1 সেট
ব্যবহার:
1. সর্বাধিক আকারের পিন সহ পরীক্ষার প্লাগটি সকেট থেকে sertedোকানো এবং প্রত্যাহার করা হয়
দশ বার আউটলেট।এটি আবার sertedোকানো হয়, একটি প্রধান ভর জন্য একটি বাহক ই এবং একটি
পরিপূরক ভর জি একটি উপযুক্ত বাতা ডি মাধ্যমে এটি সংযুক্ত করা হচ্ছে
পরিপূরক ভর এমন যে এটি সর্বোচ্চের দশমাংশের সমান বল প্রয়োগ করে
প্রত্যাহার বল টেবিল 16 এ দেখানো হয়েছে।
2. প্রধান ভর, একসাথে পরিপূরক ভর, বাতা, ক্যারিয়ার এবং
প্লাগ সারণী 16-এ দেখানো সর্বাধিক প্রত্যাহার বলের সমান একটি বল প্রয়োগ করে।
৩. মূল ভরটি দোল না করে প্লাগের উপর ঝুলানো হয় এবং পরিপূরক ভর হয়, যদি
প্রয়োজনীয়, মূল ভর উপর 50 মিমি উচ্চতা থেকে পড়তে অনুমতি দেওয়া।
অতিরিক্ত ফাংশন:
পার্শ্বীয় স্ট্রেনের প্রতিরোধের পরীক্ষা করার জন্য ডিভাইস
এটি পার্শ্বীয় স্ট্রেনের প্রতিরোধের পরীক্ষা করতে পারে, IEC60884 চিত্র 13-তে নিশ্চিত করে।
চিত্র 13 পরীক্ষা:
1. প্রতিটি নমুনা সকেট-পরিচিতিগুলির মাধ্যমে বিমানের সাথে একটি উল্লম্ব পৃষ্ঠের উপরে মাউন্ট করা হয়
অনুভূমিকডিভাইসটি তখন সম্পূর্ণরূপে নিযুক্ত থাকে এবং এর উপরে এমন একটি ওজন ঝুলিয়ে দেওয়া হয় যাতে বল প্রয়োগ করা হয় 5N।
২. ডিভাইসটি 1 মিনিটের পরে সরিয়ে ফেলা হয় এবং সকেট-আউটলেটটি 90 ডিগ্রি দিয়ে মাউন্টিংয়ের মধ্য দিয়ে যায়
পৃষ্ঠতল.পরীক্ষাটি চারবার করা হয়, প্রতিটি ব্যস্ততার পরে সকেট-আউটলেটটি 90 ডিগ্রি হয়ে যায়।
৩. পরীক্ষার সময় ডিভাইসটি সকেট-আউটলেট থেকে ছিন্ন করা হবে না।
৪. পরীক্ষার পরে, সকেট-আউটলেটগুলি এই স্ট্যান্ডার্ডটির অর্থের মধ্যে কোনও ক্ষতি প্রদর্শন করবে না;ভিতরে
বিশেষত, তারা ধারা 22 এর প্রয়োজনীয়তা মেনে চলবে
মানসমূহ:
এই ডিভাইসটির প্রয়োজনীয়তা মেনে চলে
আইইসি 60884 চিত্র 18/19,
VDE0620, ইত্যাদি
