ব্লেড পরীক্ষা ধরে রাখার জন্য ইউএল 498 প্লাগ এবং সকেট পরিমাপ করার গেজ

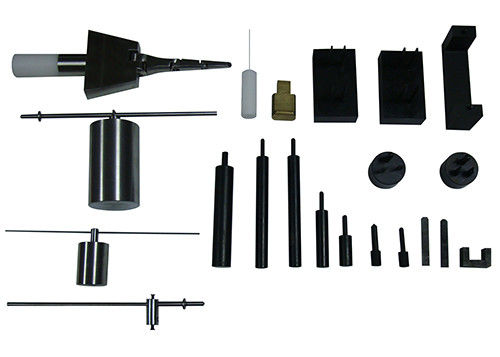

গেজ তালিকা:
না | পণ্যের নাম | স্ট্যান্ডার্ড চিত্র | মডেল |
|---|
পুরনো সংস্করণ | নতুন সংস্করণ |
|---|
| ঘ | ওয়েব স্টপ দিয়ে অনুসন্ধানের বিবরণ লিখুন | চিত্র 9.1 | চিত্র 9.1 | U8-F91 |
| ঘ | ক্ষত পরীক্ষা করা | চিত্র 10.1 | চিত্র 10.1 | U8-F101 |
| ঘ | ফ্ল্যাট তদন্ত | চিত্র 31.1 | চিত্র 31.1 | U8-F311 |
| ঘ | রেফারেন্স প্লাগ | চিত্র 69.1 | চিত্র 73.1 | U8-F691 |
| ৫ | টিপিক্যাল টেস্ট মেশিন | চিত্র 69.2 | চিত্র 73.2 | U8-F692 |
| । | অনুপযুক্ত সন্নিবেশ পরীক্ষা ব্লেড | চিত্র 94.1 | চিত্র 98.1 | U8-F941 |
| 7 | পরীক্ষা প্লাগ | চিত্র 105.1 | চিত্র 109.1 | U8-F1051 |
| 8 | টেস্ট ফলক | চিত্র 105.2 | চিত্র 109.2 | U8-F1052 |
| 9 | রিসেপ্যাক্টাল পরীক্ষার স্থিরতা | চিত্র 118.1 | চিত্র 122.1 | U8-F1181 |
| 10 | সরঞ্জাম পুশ করুন | চিত্র 118.3 | চিত্র 122.3 | U8-F1183 |
| 11 | ব্রিজ | চিত্র 118.5 | চিত্র 122.5 | U8-F1185 |
| 12 | পরীক্ষার পিন এ | চিত্র 119.1 | চিত্র 123.1 | U8-F1191 |
| 13 | পরীক্ষার পিন বি | চিত্র 119.2 | চিত্র 123.2 | U8-F1192 |
| 14 | 57 গ্রাম গ্রাউন্ড পিন | চিত্র 119.3 | চিত্র 123.3 | U8- F1193 |
| 15 | 113 জি গ্রাউন্ড পিন | চিত্র 119.4 | চিত্র 123.4 | U8- F1194 |
| 16 | No.14AWG পরীক্ষার পিন G | চিত্র 129.2 | চিত্র 133.2 | U8-F1292 |
| 17 | ছোট পরীক্ষার তদন্ত | চিত্র 132.1 | চিত্র 136.1 | U8-F1321 |
| 18 | সমাবেশ সুরক্ষা পরীক্ষার জন্য স্থিতিশীল | চিত্র 144.2 | চিত্র 165.2 | U8-F1442 |
| 19 | স্ট্যান্ডার্ড গ্রাউন্ডিং পিন | চিত্র এসডি 5.1 | চিত্র এসডি 5.1 | U8-SD51 |
| 20 | স্ট্যান্ডার্ড গ্রাউন্ডিং পিন | চিত্র এসডি 13.1 | চিত্র এসডি 13.1 | U8-SD131 |
| 21 | ওভারসাইজ গ্রাউন্ডিং পিন | চিত্র এসডি 13.2 | চিত্র এসডি 13.2 | U8-SD132 |
UL498-2012 চিত্র 109.1 1
UL498-2012 চিত্র 109.1 1
UL498-2012 চিত্র 109.2 1
UL498-2012 চিত্র 123.3 1
UL498-2012 চিত্র 123.4 1
109 ব্লেড টেস্ট ধারণ
109.1 একটি 5-15R, 5-20R, 6-15R বা 6-20R কনফিগারেশনযুক্ত ফ্লাশ বা স্ব-অন্তর্ভুক্ত অভ্যর্থনা হবে
এই বিভাগে বর্ণিত ব্লেড পরীক্ষার ধারণার শিকার।
ব্যতিক্রম: একটি অভ্যর্থনাবিহীন 1-15R, 5-15R, 5-20R, 6-15R, বা 6-20R কনফিগারেশন এবং এর নয়
ফ্লাশ বা স্ব-অন্তর্ভুক্ত ধরণের পরিবর্তে প্লাগগুলি ধরে রাখার পরীক্ষা, ধারা 114 এর অধীন হতে পারে।
109.1 সংশোধিত 16 নভেম্বর, 2012
109.2 ব্রেক-অফ ট্যাবযুক্ত রিসেপট্যাক্স, সরবরাহ করা হলে, একটি অজ্ঞাত পরিচয় টার্মিনাল থেকে সরানো হয়
ম্যানুয়াল সন্নিবেশ এবং স্ট্যান্ডার্ড গেজ প্রত্যাহারের দশটি কন্ডিশনার চক্রের অধীন হতে হবে, দেখুন
চিত্র 109.1।ছয়টি ডিভাইসের প্রত্যেকটির পরীক্ষা করতে হবে।গেজটি টেবিল 109.1-এ বর্ণিত হিসাবে কনফিগার করা উচিত।
যে কোনও কন্ডিশনার চক্রের জন্য গেজ সন্নিবেশ করার জন্য প্রয়োগ করা বাহিনী 40 এলবিএফ (178 এন) এর বেশি হবে না।
গেজটি চিত্র 109.1 এ নির্দেশিত মাত্রা থাকতে হবে তবে বাইরের প্রান্তে গর্ত থাকবে না
ব্লেড এর।

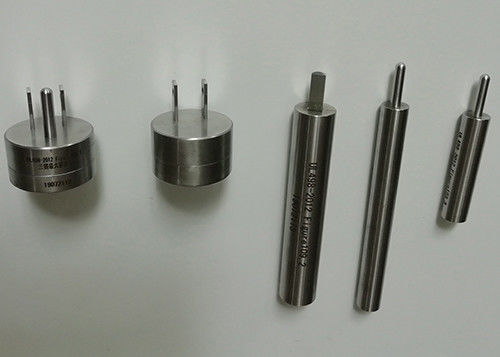

চিত্র 109.1 টেস্ট গেজ
মন্তব্য
1) ব্লেড সরঞ্জাম ইস্পাত, রকওয়েল কঠোরতা C58 থেকে C60 তৈরি করা উচিত।
2) সমস্ত তীক্ষ্ণ প্রান্তগুলি 0.016 থেকে 0.020 ইঞ্চি ব্যাসার্ধে সরানো হবে।সমস্ত ফ্ল্যাট ব্লেডের সমাপ্তি শেষের মতো দেখানো হয়েছে vel
ফলক বিবরণ।
3) ফলক পৃষ্ঠগুলি প্রধান অক্ষের লম্ব দিকে একটি 32 মাইক্রোইনচ ফিনিস গ্রাইন্ডের বেশি হবে না।শেষ হতে হবে
তুলনামূলক পদ্ধতি এবং 10 এক্স অপটিক্যাল ম্যাগনিফিকেশন ব্যবহার করে চাক্ষুষভাবে নির্ধারিত।
4) সমস্ত ব্লেড গর্তের অবস্থানগুলি ব্লেডগুলির কেন্দ্ররেখায় অবস্থিত।
5) আর ব্যাসার্ধ নির্ধারণ করে।সমস্ত মাত্রা ইঞ্চি হয়।
6) ফ্ল্যাট ফলক অবস্থানগুলি কনফিগারেশন অনুসারে 5-20 এবং 6-20-এ পরিবর্তন করা হবে।
সারণী 109.1 কন্ডিশনার জন্য টেস্ট গেজ কনফিগারেশন
পরীক্ষার অধীনে ডিভাইস টেস্ট गेজ পরীক্ষিত ডিভাইসের সংখ্যা
5-15আর 5-15 পি 6
5-20R 5-15P 3
5-20 পি 3
6-15 আর 6-15 পি 6
6-20R 6-15P 3
6-20 পি 3
109.3 স্ট্যান্ডার্ড গেজটি বিনা লাইন ব্লেড ব্যবহার করে সারণী 109.2-এ প্রদর্শিত হিসাবে কনফিগার করতে হবে
গর্ত এবং গ্রাউন্ডিং ফলক অপসারণ সঙ্গে।তারপরে গেজটি inোকানো হবে এবং আ
স্ট্যাটিক 3 এলবিএফ (13.3 এন) (গজের ওজন সহ), যা গেজটি অপসারণ করে
অভ্যর্থনাটি, মুখের সমতলে সাধারণ দিকের দিকে 1 মিনিটের জন্য প্রয়োগ করা হয়
গ্রাহকগেজের 0.079 ইঞ্চি (2 মিমি) এর বেশি স্থানচ্যুতি থাকতে হবে না।
সারণী 109.2
ধরে রাখার পরীক্ষার জন্য পরীক্ষা গেজ কনফিগারেশন
পরীক্ষার অধীনে ডিভাইস টেস্ট गेজ পরীক্ষিত ডিভাইসের সংখ্যা
5-15আর 1-15 পি বা 5-15পা 6
5-20R 1-15P বা 5-15Pa 3
5-20Pa 3
6-15R 2-15P বা 6-15Pa 6
6-20R 2-15P বা 6-15Pa 3
2-20 পি বা 6-20পা 3
গ্রাউন্ডিং ফলকযুক্ত একটি টেস্ট गेজ সরানো।
109.4 স্ট্যান্ডার্ড গেজটি ছিদ্রযুক্ত লাইন ব্লেডগুলি ব্যবহার করে সারণী 109.3-এ প্রদর্শিত হিসাবে কনফিগার করতে হবে
শেষে এবং স্থলভাগের ফলকটি জায়গায়এরপরে গেজটি inোকানো হবে এবং pt
অভ্যর্থনা মুখের সমতলে সাধারণত একটি দিক প্রয়োগ করা একটি শক্তি যা সরিয়ে দেয়
গেজগেজটি প্রত্যাহার করতে প্রয়োজনীয় স্থিতিশীল বাহিনী ওজন সহ 15 এলবিএফ (67 এন) এর বেশি হবে না
গেজ এর)।
109.2।প্রতিটি লাইন পরিচিতি 1 মিনিট স্থিতিশীল 0.5 এলবিএফ (2.2 এন) প্রয়োগ করার জন্য প্রতিরোধ করতে সক্ষম হবে
নমুনার মুখের প্লেনের দিকে সাধারণ দিকের দিকে টেড ফলক এবং প্রবণতার দিকে একটি দিক
পরীক্ষার ফলকটি সরাতে, যখন পরীক্ষার ফলকটি সম্পূর্ণভাবে পরিচিতি খোলার মধ্যে প্রবেশ করানো হয়।সেখানে হবে না
পরীক্ষার ফলকটির 0.079 ইঞ্চি (2 মিমি) এর বেশি স্থানচ্যুতি।

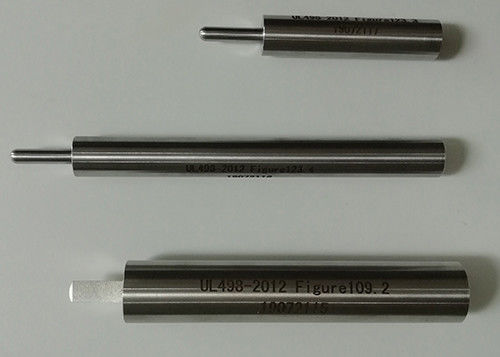

চিত্র 123.3
2 ওজ (57 গ্রাম) গ্রাউন্ড পিন
উপাদান: পিন-ইস্পাত, রকওয়েল কঠোরতা C58 থেকে C60।
হ্যান্ডেল - ঠান্ডা ঘূর্ণিত ইস্পাত
মন্তব্য
1) স্থল পিনটি দৃid়ভাবে পরিচালনা করার জন্য দৃten় করা উচিত।
2) দৈর্ঘ্য নির্দিষ্ট করা হয়নি।মোট সরঞ্জামের ওজন 2 ওজ (57 গ্রাম)।
3) ব্লেড এবং হ্যান্ডেলের অক্ষের অক্ষ, পিনের ডগায় অবশ্যই 0.006 সর্বাধিক সংলগ্ন ঘনত্ব এবং অক্ষীয় প্রান্তিককরণ থাকতে হবে।
4) ফলক পৃষ্ঠগুলি প্রধান অক্ষের লম্ব দিকে একটি 32 মাইক্রোইনচ ফিনিস গ্রাইন্ডের বেশি হবে না।
সমাপ্তি তুলনামূলক পদ্ধতি এবং 10 এক্স অপটিক্যাল ম্যাগনিফিকেশন ব্যবহার করে চূড়ান্তভাবে নির্ধারিত হয়।
চিত্র 123.4
4 ওজ (113 গ্রাম) গ্রাউন্ড পিন
উপাদান: পিন-ইস্পাত, রকওয়েল কঠোরতা C58 থেকে C60।
হ্যান্ডেল - ঠান্ডা ঘূর্ণিত ইস্পাত
মন্তব্য
1) স্থল পিনটি দৃid়ভাবে পরিচালনা করার জন্য বেঁধে রাখতে হবে।
2) দৈর্ঘ্য নির্দিষ্ট করা হয়নি।মোট সরঞ্জামের ওজন 4 ওজ (113 গ্রাম)।
3) ব্লেড এবং হ্যান্ডেলের অক্ষের অক্ষ, পিনের ডগায় অবশ্যই 0.006 সর্বাধিক সংলগ্ন ঘনত্ব এবং অক্ষীয় প্রান্তিককরণ থাকতে হবে।
4) ফলক পৃষ্ঠগুলি প্রধান অক্ষের লম্ব দিকে একটি 32 মাইক্রোইনচ ফিনিস গ্রাইন্ডের বেশি হবে না।
সমাপ্তি তুলনামূলক পদ্ধতি এবং 10 এক্স অপটিক্যাল ম্যাগনিফিকেশন ব্যবহার করে চূড়ান্তভাবে নির্ধারিত হয়।
প্রয়োগ:
আইসিসি, এন, ইউ, এল, ডিআইএন, ভিডিই এবং অন্যান্য সহ সর্বাধিক সাধারণ মান পূরণের জন্য চশমা সরঞ্জাম বিস্তৃত পরিসীমা সরবরাহ করে।এই জাতীয় মানগুলির আকার এবং সংজ্ঞা ইত্যাদি পরীক্ষা করা প্রয়োজন। এই গেজগুলি সিনিয়র স্টেইনলেস স্টিল এবং উপযুক্ত ইস্পাত থেকে কমপক্ষে 52-58 এইচআরসি কঠোরতা এবং স্ট্যান্ডার্ড প্রয়োজন অনুযায়ী রুক্ষতা সহ নির্মিত হয় areপ্রতিটি গেজ ক্রমাঙ্কণের শংসাপত্রের সাথে সরবরাহ করা হয়।
কে কনর্ফাম করে:
ইউএল 498
