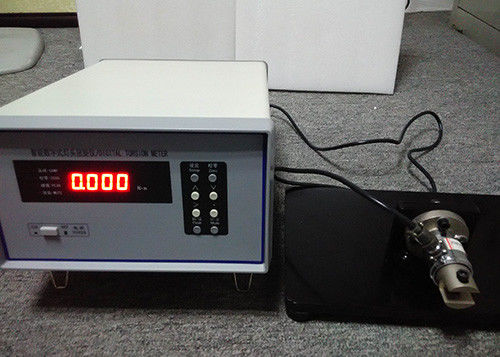

ল্যাম্প ক্যাপ এবং হোল্ডারগুলি টুইস্ট হালকা পরীক্ষার সরঞ্জাম

ল্যাম্প ক্যাপ এবং হোল্ডার্স টেস্ট মিটার ল্যাম্প ফুট টুইস্ট টেস্টিং যন্ত্রপাতি

প্রযুক্তিগত পরামিতি:

এই পরীক্ষকটি মূলত সমস্ত ধরণের আলোক উত্সের প্রদীপ ধারকের টর্কটি পরিমাপ করতে ব্যবহৃত হয়, এর প্রধান কার্যকারিতা এবং প্রযুক্তিগত পরামিতি নীচের হিসাবে:

বর্ণনা:

ল্যাম্প ক্যাপ টরসিয়ান মিটারটি মাইক্রোপ্রসেসর অন্তর্নির্মিত একটি নতুন বিকাশযুক্ত বুদ্ধিমান পণ্য digitalএভাবে আমরা আইসিসির রেফারেন্স সহ ডিজিটাল টোরশন মিটার তৈরি করেছি।এটি ডি-পারমেন্টমেন্ট পরিদর্শন করে এবং উত্পাদন করে ল্যাম্প ক্যাপ টর্ক ফোর্স টেস্ট পরিমাপের প্রয়োজনীয়তা পূরণ করে।

বৈশিষ্ট্য:

1) এটি প্রদীপ ক্যাপটির ঘড়ির কাঁটা এবং অ্যান্টি-ক্লকওয়াইজ টর্ককে পরিমাপ করতে পারে।এবং এটি উপরের সীমা অ্যালার্মকে প্রিসেট করতে পারে।সিস্টেম বন্ধ হয়ে যাওয়ার পরে অটো সেভ ডেটা।

2) ইনস্ট্রুমেন্টে শূন্য পয়েন্টের ক্রমাঙ্কনের কার্যকারিতা রয়েছে।শূন্য পয়েন্ট খুব স্থির।উপকরণ প্রদর্শনের জন্য সংখ্যার 4 টি সংখ্যা ব্যবহার করে।সুতরাং এটি উচ্চ নির্ভুলতা এবং উচ্চ স্থায়িত্বের।

3) ডিভাইসের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করার জন্য ভিতরে নকশা করা ডাবল ওয়াচডোগগুলি এবং জটিল পরিবেশে বন্ধ হবে না shut

4) যেমন E27 / E26, B22d, E14 / E12, G13 / G5 ইত্যাদি ল্যাম্প ক্যাপগুলির বেশ কয়েকটি ক্ল্যাম্পগুলির কারণে ইনস্ট্রুমেন্টটি ব্যবহার করা সুবিধাজনক।

5) বাতা দিয়ে ফিক্সিং।প্রদীপটি ঘোরানো, ইতিবাচক এবং নেতিবাচক টর্কের হার রেকর্ড করা হবে।
6) টর্কের পরিসর: 0-10N * মি (বিশেষ পরিসরটি গ্রাহক-অনুসারে তৈরি)।
7) স্ট্রেন গেজ টর্ক সেন্সর গ্রহণ করে নির্ভরযোগ্যতা, নির্ভুলতা এবং দীর্ঘায়ুতে উচ্চ কার্যকারিতা
8) পিক টর্ক হোল্ডিং ফাংশন, উপরের সীমা অ্যালার্মের জন্য সেট করা যেতে পারে।
9) চীনা এবং আন্তর্জাতিক মানের অনুসারে।

মৌলিক নীতি

সরঞ্জামগুলি টোরশন ডিভাইস এবং মাধ্যমিক মিটার দ্বারা গঠিত।নির্ভুলতার জন্য চাবিকাঠিটি হ'ল

টর্ক সেন্সর।সরঞ্জামগুলি উচ্চ নির্ভরযোগ্য বৈশিষ্ট্যযুক্ত স্ট্রেন ধরণের টর্ক সেন্সর গ্রহণ করে,

ব্যয়-কার্যকর, উচ্চ নির্ভুলতা এবং দীর্ঘ জীবন

ইলাস্টোমার লেবেল রেজিস্ট্যান্স স্ট্রেইন গেজেস এবং কম্পোজিশন হুইটস্টোন ব্রিজের সেন্সরে।শক্তি

ড্রাইভিং ভোল্টেজ সহ ব্রিজটি, টর্কটির ক্রিয়া অনুসারে, ইলাস্টোমার বিকৃত হবে এবং এটি

স্ট্রেন মজুরি পরিবর্তন হবে, যাতে সেতু ভারসাম্যহীন হয় এবং একটি লিনিয়ার ভোল্টেজ সংকেত থাকে

ব্রিজ আউটপুট এবং টরশন মধ্যে।মাধ্যমিক মিটারটি ভোল্টেজ সংকেতকে প্রশস্ত করা হবে এবং A / D ট্রান্সফর্মার দ্বারা সংকেতটি রূপান্তর করবে এবং তারপরে ডেটা বিশ্লেষণের জন্য মাইক্রোপ্রসেসরে প্রেরণ করবে

প্রদর্শননিম্নলিখিত হিসাবে কার্যকরী ব্লক ডায়াগ্রাম:

চিত্র 1 কার্যকরী ব্লক ডায়াগ্রাম

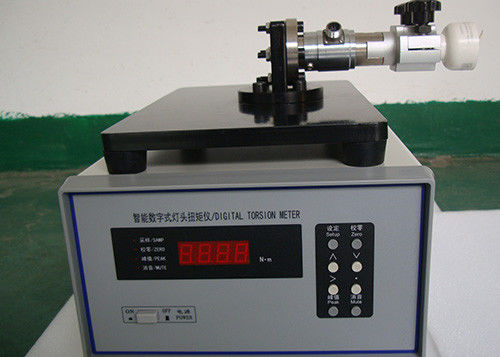

KP338 ডিজিটাল টর্শন মিটারটি সমস্ত ধরণের প্রদীপ ধারকের টর্জন পরিমাপ করার জন্য প্রয়োগ করা হয়।

কাজের নির্দেশনা

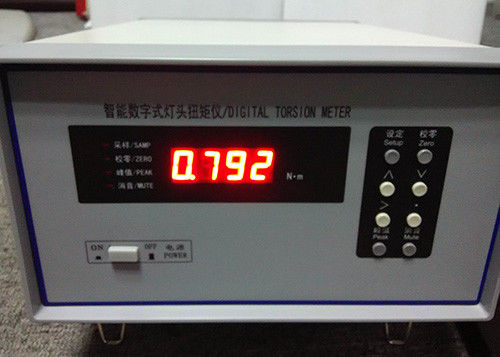

5.1 ফ্রন্ট প্যানেল এবং ফাংশন

নির্দিষ্টকরণ:

1. উইন্ডো: 5-অঙ্কের পরিমাপ এবং প্রম্পট বার্তা প্রদর্শন করে।

2. নির্দেশক

স্যাম্প: সরঞ্জামগুলি স্যাম্পলিং মোডে থাকে যখন এটি জ্বলে।রিফ্রেশ ফ্রিকোয়েন্সি: 2 টাইম / সে।

৩. শূন্য: যখন এটি জ্বলতে থাকে তখন সরঞ্জামগুলি জিরো মোডে থাকে।।

৪. শিখুন: এটি যখন প্রস্ফুটিত হয় তখন সরঞ্জামগুলি পিক হোল্ডিং মোডে থাকে।

৫. বেল: বুজারটি শোডাউন করার ইঙ্গিত দিন।

কীবোর্ড

শূন্য: পরীক্ষার শর্তে, জিরোয়িং মোডে প্রবেশ করতে এই কী টিপুন, জিরোয়িং শেষ করার পরে, the

সরঞ্জামগুলি ডেটা সংরক্ষণ করবে এবং স্বয়ংক্রিয়ভাবে পরীক্ষার মোডে ফিরে আসবে।শীর্ষ অবস্থাতে, টিপুন

মান পরিষ্কার করার কী।

সেট: সাধারণ পরীক্ষার শর্তে, উপরের সীমা অ্যালার্ম সেট করতে এই কী টিপুন।

শিখুন: সাধারণ পরীক্ষার শর্তে, শীর্ষ মান ধরে রাখতে এই কী টিপুন;আবার এই কী টিপুন

স্বাভাবিক পরীক্ষার মোডে ফিরে আসুন।

।: সেট এবং ক্যালিব্রেশন মোডে, এই কী টিপুন, কার্সার টাল আপ হবে।

।: সেট এবং ক্যালিব্রেশন মোডে, এই কী টিপুন, কার্সারটি নামবে।

>: সেট এবং ক্যালিব্রেশন মোডে, এই কী টিপুন, কার্সারটি ডান শিফট হয়ে যাবে।

।: সেট এবং ক্যালিব্রেশন মোডে, এই কী টিপুন, দশমিক পয়েন্ট সন্নিবেশ করান।

5.2 রিয়েল প্যানেল এবং ফাংশন

1. সিগন্যাল ইনপুট এবং আউটপুট পোর্ট: সংকেত সংক্রমণ জন্য।

2. সুরক্ষা টিউব: সরঞ্জাম শক্তি রক্ষা করতে 0.5A ফিউজ।

৩. পাওয়ার প্লাগ: ঝামেলা বন্ধ করতে অন্তর্ভুক্ত ফিল্টার।

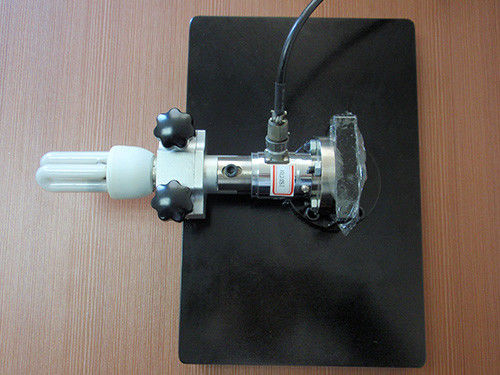

5.3।ল্যাম্প ধারক টরশন পরীক্ষা

প্রথমত, ধারক মডেলটি নিশ্চিত করুন;তারপরে সংশ্লিষ্ট ফিক্সচারটি ইনস্টল করুন এবং প্রদীপটি স্থাপন করুন

বাতা উপর ধারক।

সিগন্যাল ইনপুট পোর্ট দ্বারা সরঞ্জামগুলির সাথে টোরশন ডিভাইসটি সংযুক্ত করুন।সেকেন্ডারি মিটারটি চালু করুন

5 মিনিটের জন্য প্রিহিটউইন্ডোটি যদি 0.000 এর সমান না হয়, তবে সরঞ্জামগুলি শূন্য করা উচিত।ব্যবহারকারী পারেন

চীনা বা আন্তর্জাতিক মান অনুসারে একটি উচ্চতর সীমা নির্ধারণ করুন।ঘড়ির কাঁটার ঘোরানো এবং বিপরীতে

প্রদীপ ধারককে ঘোরান।সময়ের মধ্যে, উইন্ডোটি বর্তমান মানটি প্রদর্শন করবে;যতক্ষন না

সরঞ্জাম উদ্বেগজনক, প্রদীপ ধারক এখনও ভাল অবস্থায় থাকলে ব্যবহারকারী বিচার করতে পারেন।

5.4।জিরোয়িং

দীর্ঘ সময় ব্যবহারের পরে, সরঞ্জামগুলি শূন্য ড্রিফ্ট হতে পারে এবং সঠিকতাটিকে প্রভাবিত করে।সেই সময়, সরঞ্জামগুলি অবশ্যই শূন্য করতে হবে।তবে দয়া করে লক্ষ্য করুন, টোরশন সেন্সরটি কাজ করা যায় না।"শূন্য" কী টিপুন, উইন্ডোটি "জিরো" প্রদর্শিত হবে, এবং তারপরে "জিরো" সূচকটি ফ্ল্যাশ করবে;ব্যবহারকারী না চাইলে

চালিয়ে যান, প্রস্থান করতে কেবল "পিক" কী টিপুন।যখন "জিরো" সূচকটি বন্ধ হয়ে যায়, তার অর্থ সরঞ্জামগুলি শূন্যস্থান শেষ করে আবার স্বাভাবিক অবস্থায় ফিরে আসে।

5.5।সর্বোচ্চ সীমা

"এসইটি" কী টিপুন, উইন্ডোটি "এসইটি" প্রদর্শন করবে;যদি ব্যবহারকারী পুনরায় সেট করা চালিয়ে না যেতে চান তবে প্রস্থান করতে "পিইএকে" কী টিপুন।উপরের সীমাটি নির্ধারণ করতে "＞", "∧", "∨", "·" কীগুলির সাহায্যে সংরক্ষণ এবং প্রস্থান করতে আবার "সেট" কী টিপুন।যদি ব্যবহারকারী মানটি সংরক্ষণ করতে না চান তবে সেট মোড থেকে বেরিয়ে আসার জন্য কেবল "পিক" কী টিপুন।

5.6।ক্রমাঙ্কন

সরঞ্জাম বিক্রয় আগে ক্যালিব্রেট করা হয়েছে।ব্যবহারকারীদের এটি পুনরায় ক্যালিব্রেট করার দরকার নেই।তবে দীর্ঘকাল ব্যবহারের পরেও কোনও বিচ্যুতি নেই যা সঠিকতাটিকে প্রভাবিত করবে।সেই সময়ে, সরঞ্জামগুলি পুনরায় ক্যালিব্রেশন করার জন্য কিছু বিশেষ ডিভাইস প্রয়োজন।

সাধারণ পরীক্ষার মোডে, টর্ক সেন্সরে (ফরোয়ার্ড দিক বা বিপরীত দিক) একটি নির্দিষ্ট টর্ক প্রয়োগ করুন, 5 বার "চাপুন।"কী এবং তারপরে "SET" কী টিপুন, উইন্ডোটি "CAL.R" প্রদর্শন করবে যখন ব্যবহারকারী টর্ক সেন্সরে একটি ফরওয়ার্ড টর্জন প্রয়োগ করবেন;সেই সময়ে, ব্যবহারকারী যদি পুনরুদ্ধার করতে না চান, প্রস্থান করতে কেবল "পিইএকে" কী টিপুন।ব্যবহারকারী যদি ক্রমাঙ্কন করতে চান, কেবল "সেট" কী টিপুন, সরঞ্জামগুলি ফরোয়ার্ড ক্যালিব্রেশন মোডে আসবে এবং সেই সময়ে উইন্ডোটি শেষবারের ক্যালিগ্রেশন মানটি প্রদর্শন করছে।যদি মানটি পার্থক্য করে তবে কেবলমাত্র সহায়তার সাহায্যে মান মানটি পুনরায় সেট করুন

"＞", "∧", "∨", "·" কীগুলি।আবার "CAL" কী টিপুন, সরঞ্জামগুলি ক্রমাঙ্কন সহগ প্রদর্শন করবে, তারপরে আপনি "＞", "∧", "∨", "·" কীগুলির সাহায্যে ক্রমাঙ্কন সহগকে পুনরায় সেট করতে পারেন r অথবা কেবল "CAL" কী টিপুন, এবং তারপরে স্ট্যান্ডার্ড মান এবং মান সহগকে ইনপুট করুন।যদি ব্যবহারকারী ডেটা সংরক্ষণ করতে না চান তবে প্রস্থান করতে কেবল "পিক" কী টিপুন।বিপরীত ক্রমাঙ্কন ফরোয়ার্ড ক্যালিব্রেশন হিসাবে একই।

সহগটি যদি হারিয়ে যায় তবে কেবল নীচের ক্রমাঙ্কন সহগকে সরঞ্জামে ইনপুট করুন।

নোটিশ

১. ওভারলোড ব্যবহার নিষিদ্ধ, অন্যথায় সম্পত্তি হ্রাস করবে।

2. লোড এবং ক্ল্যাম্প ইনস্টল করার সময় বারণ এবং ক্রাশ নিষিদ্ধ।

3. নিষিদ্ধ তেল দাগ, জল এবং অন্যান্য রাসায়নিক।

4. পরীক্ষার আগে 5 মিনিটের জন্য Preheat।
