পণ্যের বিবরণ:
প্রদান:
|
| ব্যবহার: | প্রভাব টেস্টিং মেশিন | পণ্যের নাম: | ইমপ্যাক্ট টেস্টিং মেশিন / ড্রপ ইমপ্যাক্ট টেস্ট মেশিন / ড্রপ পরীক্ষক |
|---|---|---|---|
| প্রভাব শক্তি: | 2 জে, 5 জে, 10 জে, 20 জে, 50 জে | ক্রিয়া: | প্রভাব পরীক্ষা |
| IK07: | 2J | IK08: | 5 জে |
| IK09: | 10 জে | IK10: | 20 জে |
| লক্ষণীয় করা: | সিএনএএস 50 জে ইমপ্যাক্ট টেস্টিং মেশিন,সিএনএএস 5 জে ইমপ্যাক্ট টেস্টিং মেশিন,সিএনএএস আই কে স্ট্রাইকিং এলিমেন্টস |
||

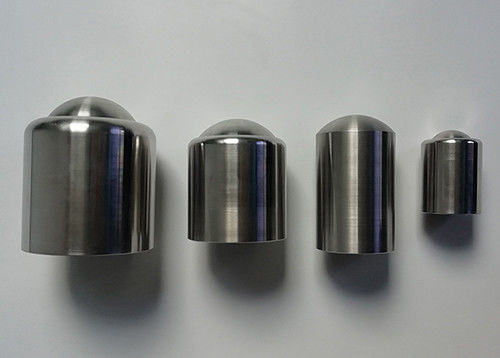

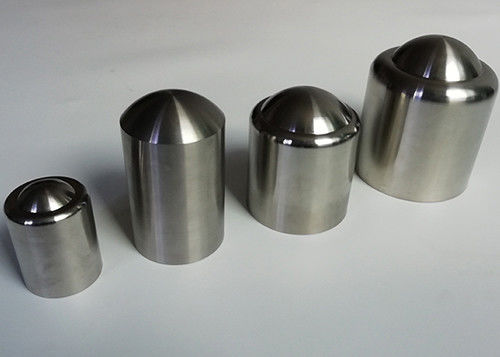

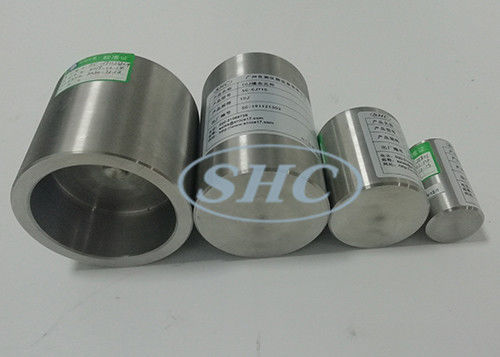

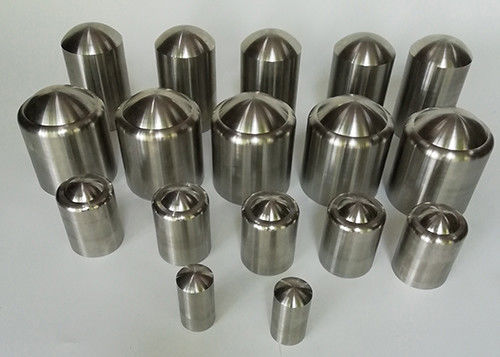

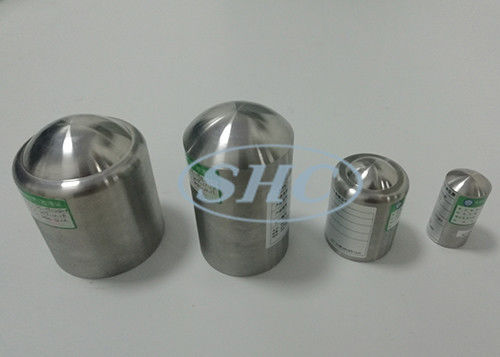

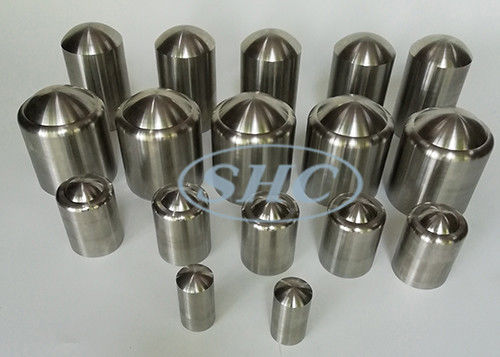

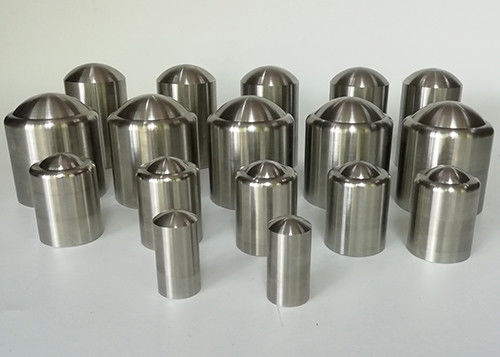

আই কে স্ট্রাইকিং উপাদানগুলি পরীক্ষার সরঞ্জামগুলি ড্রপ টেস্ট যন্ত্রপাতিগুলিকে প্রভাবিত করে
পরামিতি
| মডেল | এসসি-আইকে 01 |
| দুল |
দৈর্ঘ্য: 1000 মিমি;বাহ্যিক ব্যাস: 9 মিমি;ইস্পাত পাইপ প্রাচীর বেধ: 0.5 মিমি। প্রভাব উপাদান সহ সমতুল্য ভর গঠন |
| প্রভাব বিন্দু | উপরে এবং নীচে সামঞ্জস্যযোগ্য, স্ট্রোক 200-1200 মিমি, উচ্চতা কাস্টমাইজ করা যায় |
| প্রভাব উপাদান | 2, 5,10, 20J প্রভাব হাতুড়ি |
| ড্রপ উচ্চতা | স্কেল প্রদর্শন |
| রিলিজ মোড | যান্ত্রিক |
| মাত্রা | 950 * 550 * 2700 মিমি |
স্ট্রাইকিং উপাদানগুলির সমন্বয়যুক্ত বৈশিষ্ট্য
| শক্তি / জে |
.1 ± 10% |
ঘ % 5% |
৫ % 5% |
10 % 5% |
20 % 5% |
50 % 5% |
| সমতুল্য ভর ± 2% কেজি | 0.25 (0.2) | 0.5 | 1.7 | ৫ | ৫ | 10 |
| উপাদান | পলিয়ামাইড 1) | ইস্পাত 2) | ||||
| আর / মিমি | 10 | 25 | 25 | 50 | 50 | 50 |
| ডি / মিমি | 18.5 (20) | 35 | 60 | 80 | 100 | 125 |
| চ / মিমি | .2.২ (১০) | 7 | 10 | 20 | 20 | 25 |
| আর / মিমি | - | - | । | - | 10 | 17 |
| l / মিমি | সমতুল্য গণের সাথে সামঞ্জস্য করার জন্য অ্যাঙ্কেক্স এ দেখুন A. | |||||
|
1) 85≤HRR≤100, ISO2039-2 অনুযায়ী রকওয়েল কঠোরতা। 2) Fe490-2, আইএসও 1052 অনুসারে;ISO6508 অনুযায়ী রকওয়েল কঠোরতা। |
||||||
| দ্রষ্টব্য- সমমানের ভরগুলির জন্য বন্ধনীগুলিতে দেখানো মানগুলি এবং 1 J এর সমান বা তার চেয়ে কম মূল্যের জন্য স্ট্রাইকিং উপাদানগুলির ব্যাসের জন্য বর্তমান পরীক্ষা Ef এগুলি।বর্তমানে পরীক্ষার ডিমের মানগুলি এই দুটি পরামিতিগুলির জন্যও প্রদর্শিত হয়।সমন্বয় উদ্দেশ্যে, বন্ধনীর মানগুলি এই মানটি প্রকাশের পাঁচ বছর পরে মুছে ফেলা হবে। | ||||||
নিশ্চিত করে
IEC60068-2-75 পরিবেশগত পরীক্ষা - পর্ব 2: টেস্ট - টেস্ট এহ: হাতুড়ি পরীক্ষা, IEC60068-2-63, IEC62262 বাহ্যিক যান্ত্রিক প্রভাবগুলির (আই কে কোড), আইইসি 60439-5 লো-ভোল্টেজের বিরুদ্ধে বৈদ্যুতিক সরঞ্জামগুলির জন্য ঘের দ্বারা সরবরাহের সুরক্ষা ডিগ্রি স্যুইচগিয়ার এবং কন্ট্রোল গিয়ার অ্যাসেমব্লিগুলি - পর্ব 5: পাবলিক নেটওয়ার্কগুলিতে বিদ্যুৎ বিতরণের জন্য সমাবেশগুলির বিশেষ প্রয়োজন for
বৈশিষ্ট্য
গাড়ির কাঠামো ব্যবহার করে সরঞ্জামগুলি, বাম এবং ডান, সামনে এবং পিছনে, উপরের এবং নিম্ন প্রভাব পয়েন্ট উচ্চতার সামঞ্জস্যযোগ্য এবং প্রভাব কোণ 0-90 ° স্থায়ী করতে পারে।ডিভাইসটি 2J বা তদুর্ধের জন্য একটি স্বল্প শক্তি পেন্ডুলাম এফেক্ট ডিভাইস।
প্রয়োগ
এই ডিভাইসটি বৈদ্যুতিন ক্যাবিনেটগুলি এবং অন্যান্য শীট ধাতুতে যান্ত্রিক প্রভাব শক্তি পরীক্ষার জন্য উপযুক্ত, অ ধাতব বৈদ্যুতিক শক্তি মিটারিং ক্যাবিনেটের শেল, সাবস্টেশন কেবল সুইচবোর্ড এবং তারের সংযোগ বাক্স
পরিক্ষা মূলক নমুনা
বৈদ্যুতিক শক্তি মিটারিং ক্যাবিনেটের শেল, সাবস্টেশন তারের সুইচবোর্ড এবং তারের জংশন বাক্স এবং অনুরূপ সরঞ্জাম
প্রভাব শক্তি, সমমানের ভর এবং ড্রপ উচ্চতার টেবিল
| শক্তি / জে | ঘ | ৫ | 10 | 20 | 50 |
| সমান ভর / কেজি | 0.5 | 1.7 | ৫ | ৫ | 10 |
| ড্রপ উচ্চতা ± 1% মিমি | 400 | 300 | 200 | 400 | 500 |
|
নোটস: 1. আইইসি 60068-2-75 3.2.2 নোট দেখুন ১. এই অংশে, শক্তি (জে) পৃথিবীর মাধ্যাকর্ষণ (ছ) এর কারণে স্ট্যান্ডার্ড ত্বরণ গ্রহণ করে গণনা করা হয়, এটি নিকটতম পুরো সংখ্যা, 10 মিলিয়ন / এস² পর্যন্ত হয় ² |
|||||
