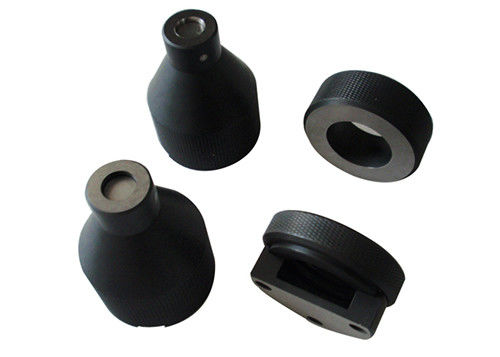

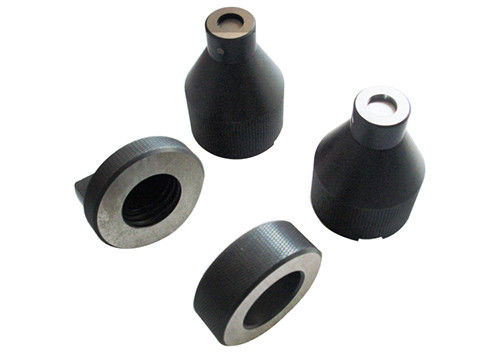

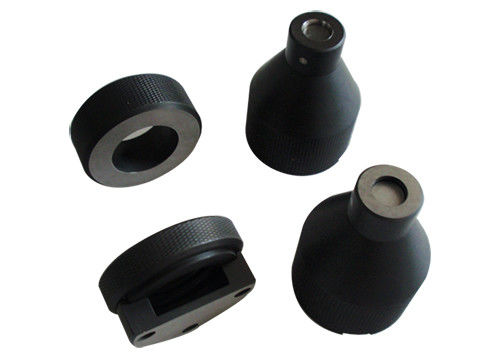

E26 গো অ্যান্ড নট গো গেজ, ছাঁচ ইস্পাত স্ক্রু থ্রেড গেজ

IEC60061-3 E26 ল্যাম্প ক্যাপ গেজ, গেজ নো গো গেজ, থ্রেড গেজ স্ক্রু

E26 এবং E26d গেজ তালিকা:

নিশ্চিত:
IEC60061-3

উদ্দেশ্য এবং পরীক্ষা:
1. 7006-27D-3

ক্যাপস E26, E26 / 50x39, E26 / 51x39 এবং E26d এর জন্য "যান" গিগ
উদ্দেশ্য:

সমাপ্ত ল্যাম্পগুলিতে E26, E26 / 50x39, E26 / 51x39 বা E26d ক্যাপগুলির স্ক্রু থ্রেড এবং মাত্রা টি 1 মিমি সর্বাধিক মাত্রা পরীক্ষা করতে।
পরীক্ষামূলক:

সমাপ্ত প্রদীপের ক্যাপটি যতদূর যেতে হবে গেজের মধ্যে ছড়িয়ে দেওয়া হবে, তখন কেন্দ্রীয় যোগাযোগটি পৃষ্ঠের এক্সটি স্পর্শ করবে the যখন গেজটি থেকে বাতিটি সরানো হবে, তখন থ্রেডগুলি ছিন্ন করতে কমপক্ষে দুটি পূর্ণ পালা আবশ্যক।

2. 7006-29L-4

ক্যাপগুলির জন্য "যান না"
E26, E26 / 50x39, E26 / 51x39 এবং E26 ডি
উদ্দেশ্য:

সমাপ্ত ল্যাম্পগুলিতে E26, E26 / 50x39, E26 / 51x39 বা E26d ক্যাপগুলির স্ক্রু থ্রেডের মাত্রা ডি এর নূন্যতম (মেজর) ব্যাসটি পরীক্ষা করতে।
পরীক্ষামূলক:

উপরের অংশটি শীর্ষে রাখা ক্যাপের সমাপ্ত বাতিতে ক্যাপের সুতার উপরে গেজ স্থাপন করা হলে, কেন্দ্রীয় যোগাযোগটি পৃষ্ঠের এক্সের বাইরে প্রজেক্ট করবে না Only কেবলমাত্র গেজের ওজন পরীক্ষায় ব্যবহৃত হবে।

3. 7006-29-3

ক্যাপের সাথে খাপ খসে ল্যাম্পস পরীক্ষা-নিরীক্ষার জন্য গজ
উদ্দেশ্য:

E26, E26 / 50x39, E26 / 51x39 বা E26 ডি প্রদীপধারীদের যোগাযোগ তৈরির জন্য প্রদীপের মাত্রাগুলি পরীক্ষা করতে।
পরীক্ষামূলক:

প্রদীপধারীর ফিটের ক্ষেত্রে প্রদীপের আকৃতিটি সঠিক বলে ধরে নেওয়া হয়, যদি প্লেন ডাব্লু বিমানের পঞ্চম বা তার বাইরে প্রকল্পগুলি না পৌঁছানো পর্যন্ত বাতিটি গেজের মধ্যে ঠেলা যায়।E26 / 24 ক্যাপড ল্যাম্পগুলির জন্য, যখন পৃষ্ঠের ভি এবং ডাব্লুটি কাকতালীয় হয়, কোনও সোল্ডার বা পরিবাহী উপাদান সহ ক্যাপটির শীর্ষটি পৃষ্ঠের এক্সের উপরে না বাড়ানো উচিত shall

4. 7006-29A-2

সম্মিলিত যোগাযোগ E26d এর বিরুদ্ধে পরীক্ষার সুরক্ষার জন্য ফিনিশড ল্যাম্পের ক্যাপগুলির জন্য গজ
উদ্দেশ্য:

সমাপ্ত আলোতে ক্যাপগুলি E26d এর দুর্ঘটনাজনিত যোগাযোগের বিরুদ্ধে সুরক্ষা পরীক্ষা করতে।
পরীক্ষামূলক:

প্রদাহে অবস্থিত ক্যাপটির সাইড সোল্ডারের সাথে প্রদীপটি যতক্ষণ না গেজের দিকে ঠেলে দেওয়া হবে, নিমজ্জনকারী পৃষ্ঠের ডাবল পৃষ্ঠের ভি এর বাইরে প্রকল্প করবে না shall

5. 7006-29B-2

ক্যাপ E26d এর জন্য 23 মিমি রেফারেন্স ডায়ামিটার সহ গিগ
উদ্দেশ্য:

মাত্রাগুলি পরীক্ষা করতে এস মিনিট।, এস সর্বাধিক।, এস 1 মিন।এবং এস 1 ম্যাক্স।ক্যাপস E26d।
পরীক্ষামূলক:

যখন ক্যাপটি (বা প্রদীপ) গজটিতে যতদূর যেতে হবে সেখানে চাপ দেওয়া হবে, নিমজ্জনকারী পৃষ্ঠের ডাবল পৃষ্ঠের ওয়াইয়ের বাইরে প্রজেক্ট করবে, তবে আনমাউন্ট করা ক্যাপগুলির জন্য, পৃষ্ঠের এক্স ছাড়িয়ে যাবে না shall
সমাপ্ত ল্যাম্পগুলিতে ক্যাপগুলির জন্য, পৃষ্ঠের ডাবল পৃষ্ঠের ভি এর বাইরে প্রকল্প করবে না

6. 7006-29C-2

ক্যাপ E26d এর জন্য 13,2 মিমি রেফারেন্সের ডায়ামিটার সহ গাগ
উদ্দেশ্য:

মাত্রা সি সর্বোচ্চ পরীক্ষা করতে।এবং সি 1 সর্বাধিকক্যাপস E26d।
পরীক্ষামূলক:

যখন আনমাউন্ট ক্যাপটি যতদূর যেতে হবে গেজের দিকে ঠেলে দেওয়া হবে, নিমজ্জনকারী পৃষ্ঠের ডাবল পৃষ্ঠের এক্সের উপরে প্রজেক্ট করবে না finished সমাপ্ত ল্যাম্পগুলিতে ক্যাপগুলির জন্য, পৃষ্ঠের ডাবল পৃষ্ঠের ভি থেকেও বেশি প্রজেক্ট করবে না instance উদাহরণস্বরূপ, ক্যাপ মধ্যবর্তী যোগাযোগের সোল্ডার গেজের মধ্যে সরবরাহের মধ্যে অবস্থিত যাতে এতটা অবস্থান করা উচিত।

7. 7006-29D-1
ফিনিশড ল্যাম্পগুলিতে E26 ডি ক্যাপগুলির জন্য 10.4 মিমি রেফারেন্স ডায়ামিটার সহ গেজ
উদ্দেশ্য:

C1 মিনিট এবং T1 মিনিটের মাত্রা পরীক্ষা করতে, শীট 7004-29 এবং ক্যাপ থ্রেডের সর্বোচ্চ মাত্রাগুলিতে দেখান।
পরীক্ষামূলক:

প্রদীপটি যতদূর যেতে হবে গেজের দিকে স্ক্রু করা হবে তখন পৃষ্ঠ "ডাব্লু" পৃষ্ঠার "ভি" এর সাথে সহ-পরিকল্পনাকারী বা প্রকল্প হবে।এই পরীক্ষার পরে, প্রদীপের কমপক্ষে দু'টি সম্পূর্ণ পালকে গেজ থেকে এটি ছিন্ন করতে হবে।

-------------------------------------------------- -------------------------------------------------- ---------------------------------
7006-27D-3 "যান" ক্যাপস E26, E26 / 50x39, E26 / 51x39 এবং E26d এর জন্য গিগ
7006-29L-4 ক্যাপস E26, E26 / 50x39, E26 / 51x39 এবং E26d জন্য "যান না" গিগ
7006-29-3 ক্যাপের সাথে খাপে ল্যাম্পগুলি পরীক্ষা-নিরীক্ষার জন্য গাজ
7006-29A-2 ক্যাপের জন্য সুনির্দিষ্ট যোগাযোগ E26d এর বিরুদ্ধে পরীক্ষার সুরক্ষার জন্য ফিনিশড ল্যাম্পের জন্য গ্যাজে
ক্যাপ E26d এর জন্য 23 মিমি রেফারেন্স ডায়ামিটারের সাথে 7006-29B-2 গজ
ক্যাপস E26d এর জন্য 13,2 মিমি রেফারেন্সের ডায়ামিটারের সাথে 7006-29C-2 গজ
ফিনিশড ল্যাম্পগুলিতে E26 ডি ক্যাপগুলির জন্য 10.4 মিমি রেফারেন্সের ডায়ামিটার সহ 7006-29D-1 টি সংগ্রহ
