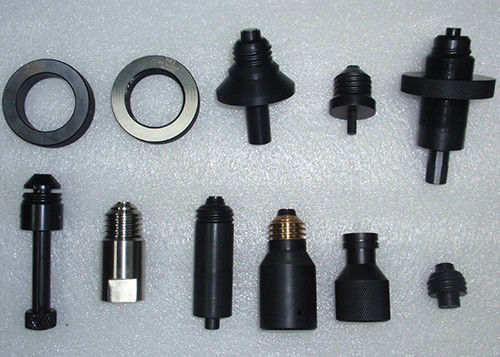

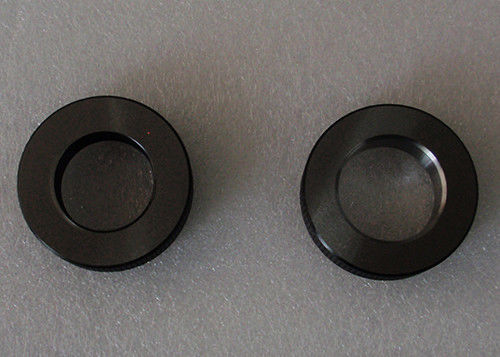

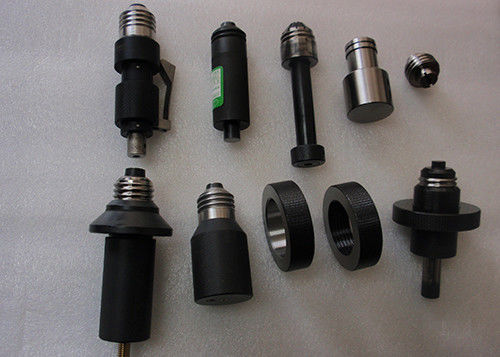

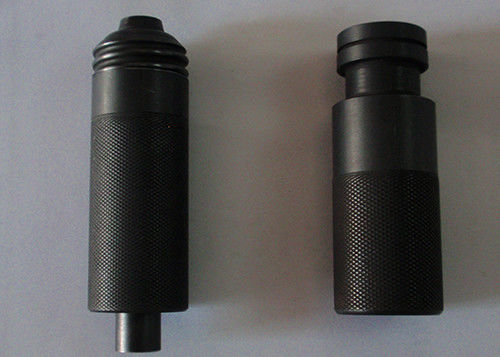

IEC60061-3 ল্যাম্প ক্যাপ গেজ

আইইসি 6000061 - E27 ল্যাম্পহোল্ডারদের স্ক্রু ল্যাম্প হোল্ডার গেজগুলির জন্য 3 গেজ

E27 বাতিধারীদের তালিকার জন্য গেজ:

নিশ্চিত:

IEC60061-3

উদ্দেশ্য এবং পরীক্ষা:

(1) 7006-25A-2 প্রদীপধারীদের জন্য "যান" গেজ

উদ্দেশ্য: যাচাই করতে:

ক) শিট 7004-21 এবং 7004-27 অনুযায়ী ল্যাম্পহোল্ডার স্ক্রু থ্রেডের মিনিমাম মাত্রা।

খ) শীট 7005-20 অনুসারে মাত্রা এক্স X

গ) ল্যামোসের বিরূপ মাত্রার সাথে সম্মতি রেখে বাতিধারীর যান্ত্রিক সামঞ্জস্য।

পরীক্ষা: ক) গেজের থ্রেডযুক্ত অংশটি অযৌক্তিক শক্তি ব্যবহার না করে প্রদীপধারীর মধ্যে আঁকানো সম্ভব হবে।

খ) যখন गेজটি যতদূর যেতে পারে ততক্ষণে সেটিকে স্ক্রু করা হবে, ছাঁটাইয়ের উপর ওয়াই চিহ্নিত করে শ্যাফটের এ-চিহ্ন সহ কো-প্ল্যানার হবে।

গ) তারপরে হাতাটি তার খোলার প্রান্তটি ধারকের স্ক্রু শেলের উপরের প্রান্তে বিশ্রামের সাথে গেজের শ্যাফটের ওপরে স্থাপন করা হবে position

ঘ) গেজের সারফেস বি এর পরে নিমজ্জনকারীদের উপর এক্স 1 এবং এক্স 2 চিহ্নগুলির মধ্যে থাকা বা সেগুলির কোনওটির সাথে কো-প্ল্যানার হওয়া উচিত;এটি তাদের বাইরে মিথ্যা হবে না।

(2) 7006-26-4 "যান না" গেজ

উদ্দেশ্য: ল্যাম্পহোল্ডারদের স্ক্রু থ্রেডের সর্বোচ্চ গৌণ ব্যাস, মাত্রা D1 পরীক্ষা করতে

পরীক্ষা: প্রদাহকের স্ক্রু থ্রেডটি সঠিক বলে ধরে নেওয়া হবে যদি গেজটি তার নিজের ওজন দিয়ে এতদূর প্রবেশ না করে যে থ্রেডটি পৃষ্ঠের টি এর বাইরে ছড়িয়ে পড়ে prot

(3) 7006-21-5

বাল্ব-ঘাড়ের ক্ষতির বিরুদ্ধে সুরক্ষা পরীক্ষা করার জন্য এবং যোগাযোগ তৈরির পরীক্ষার জন্য গেজ

উদ্দেশ্য: যাচাই করতে:

ক) E27 প্রদীপধারীর রিম দ্বারা বাল্ব-ঘাড়ের ক্ষতির বিরুদ্ধে সুরক্ষা।

খ) যোগাযোগের তৈরির সাথে বিরূপ মাত্রাগুলি থাকা ল্যাম্পগুলির সাথে সম্পর্কিত E27 ল্যাম্পোল্ডারগুলিতে যোগাযোগ-চিহ্নিতকরণ।

পরীক্ষা: ক) যখন গেজটি সম্পূর্ণরূপে একটি ঘূর্ণন সঁচারক বলের সাহায্যে বাড়িতে স্ক্রু করা হয়:

সিরামিকধারীদের জন্য ----- 1.0 এনএম।

----- 0.4 এনএম অন্যান্য সমস্ত ধারকদের জন্য।

গেজ এবং প্রদীপধারকের রিমের প্রান্তের মধ্যে ছাড়পত্র থাকবে।

খ) এই অবস্থানে এবং প্রদীপধারকটি পরীক্ষার সার্কিটের সাথে সংযুক্ত হিসাবে দেখানো হয়েছে, সূচক বাতিটি আলোকিত হবে।

* পরিমাপের পরিধি পরিমাপের পরে এই ক্লিয়ারেন্সের উপস্থিতি রয়েছে কিনা তা পরীক্ষা করতে 0.08 মিমি দৈর্ঘ্যের বেধ এবং 5 মিমি প্রস্থের একটি ফেইলার গেজ ব্যবহার করা হবে।

(4) 7006-22A-5 বাতি প্রবেশের সময় দুর্ঘটনাজনিত যোগাযোগের বিরুদ্ধে যোগাযোগ চিহ্নিতকরণ এবং সুরক্ষা পরীক্ষা করার জন্য গেজ

উদ্দেশ্য: E27 ল্যাম্পহোল্ডারদের সম্পর্কে পরীক্ষা করতে:

ক) বিরূপ মাত্রাযুক্ত ল্যাম্পগুলির সাথে যোগাযোগের ব্যবস্থা।

খ) প্রদীপ duringোকানোর সময় লাইভ পার্টস, যেমন ক্যাপ শেল দিয়ে দুর্ঘটনাজনিত যোগাযোগের বিরুদ্ধে সুরক্ষা।

পরীক্ষা: হোল্ডারটি যেমন দেখানো হয়েছে তেমন পরীক্ষার সার্কিটটিতে সংযুক্ত।

ক) সোজা ক অবস্থানের ২ এবং সোথ বি খোলার সাথে গেজটি সম্পূর্ণভাবে স্ক্রুযুক্ত। এই অবস্থানে, উভয় প্রদীপ জ্বলতে হবে।

খ) ক এর উপরের পরীক্ষার পরে, প্রদীপগুলি নিভে যাওয়া অবধি গেজটি প্রত্যাহার করা হবে w সুইচ এটিকে পজিশনে স্থানান্তরিত করা হয় এবং বি স্যুইচ বন্ধ করা হয়।গেজটি ধীরে ধীরে দু'টি প্রদীপ প্রদীপের আলো পর্যন্ত স্ক্রু করা হয় the এই অবস্থানে থাকা গেজের সাথে, স্যুইচ বিটি খোলা হবে এবং গেজের পাশের পরীক্ষার তদন্তটি যতক্ষণ না এটি মধ্যবর্তী স্পেসে চলে যাবে ততক্ষণে স্লাইড করা হবে গেজ এবং ধারক। এই স্থানে ল্যাম্পগুলি আলোকিত হবে না।

(5) 7006-22B-1

কাটিয়াটি-প্রান্তগুলি সহ পার্শ্ব-পরিচিতিগুলি সনাক্ত করার জন্য গেজ

উদ্দেশ্য: E27 ল্যাম্পহোল্ডারগুলিতে পার্শ্ব-পরিচিতিগুলিতে কাটিয়া-প্রান্তের অস্তিত্ব সনাক্ত করতে।

পরীক্ষা: ক) গেজটি যতক্ষণ প্রদীপধারীর বাড়িতে চলে যাবে, সংমিশ্রণটি তারপরে একটি অনুভূমিক অবস্থানে গেজের ডুবন্তীর সাথে স্থাপন করা হয় এবং ধারক যোগাযোগের বিরুদ্ধে নিমজ্জন-মুখটি রাখা হয়।

খ) এই অবস্থানে উভয় দিকের কমপক্ষে °০ angle এর কোণের জন্য ঘড়ির কাঁটার দিকে এবং একটি ঘড়ির কাঁটার বিপরীত দিকের মধ্যে প্লানগারটি ঘোরানো সম্ভব।

গ) এই পরীক্ষার পরে সংমিশ্রণটি উল্লম্ব অবস্থানে নিমজ্জনকারীর সাথে স্থাপন করা হয় এবং 10N এর মোট বলের সাথে ধারক যোগাযোগগুলির বিরুদ্ধে নিমজ্জনকারী মুখটি চাপ দেওয়া হয়।

d) এই অবস্থানে উভয় দিকের কমপক্ষে 60 of এর কোণের জন্য ঘড়ির কাঁটা এবং একটি বিরোধী-ঘড়ির কাঁটার দিকে দিকের পালকে ঘোরানো সম্ভব।

e) প্রদীপধারক যদি উভয় পরীক্ষার জন্য প্রয়োগ করা টর্ক 0.4 Nm এর বেশি না হয় তবে তা মেনে চলে।

(6) 7006-22C-1

পার্শ্ব যোগাযোগের স্থিতিস্থাপকতা পরীক্ষা করার জন্য গেজ আই

উদ্দেশ্য: E27 বাতিধারীদের ন্যূনতম পার্শ্ব যোগাযোগের স্থিতিস্থাপকতা যাচাই করতে।

পরীক্ষা: ক) পরীক্ষার সার্কিটের মতো ল্যামফোোল্ডারের পার্শ্ব পরিচিতি (গুলি) গেজের সাথে বৈদ্যুতিনভাবে সংযুক্ত হবে ..

খ) উপরের অবস্থানে কেন্দ্রীয় রড সহ, গেজটি অযৌক্তিক শক্তি ব্যবহার না করে ল্যাম্পড্রোডারে স্ক্রু করা হয় ..

গ) গেমটি নাটকে স্ক্রু করে স্থির করা অবধি প্লে বিটিওয়াল্ট ধারক এবং গেজ অপসারণ না হওয়া অবধি।

d) কেন্দ্রীয় রডটি 0.4 এনএম এর টর্ক দিয়ে নিচে নামিয়ে দেওয়া হয় ..

ঙ) এই অবস্থার অধীনে সূচক প্রদীপ প্রজ্বলিত হবে।

চ) তার চিহ্নটি 10 ​​স্কেল অংশ (= 0.2 মিমি) না পেরে কেন্দ্রীয় রডটি আবার স্ক্রু করা হবে।এই অবস্থানে সূচক প্রদীপটি এখনও আলোকিত হবে।

(7) 7006-22D-1

পার্শ্ব যোগাযোগের স্থিতিস্থাপকতা যাচাইয়ের জন্য দ্বিতীয় গেজ

উদ্দেশ্য: E27 বাতিধারীদের ন্যূনতম পার্শ্ব যোগাযোগের স্থিতিস্থাপকতা যাচাই করতে।

পরীক্ষা: ক) পরীক্ষার সার্কিটের মতো ল্যামফোোল্ডারের পার্শ্ব পরিচিতি (গুলি) গেজের সাথে বৈদ্যুতিনভাবে সংযুক্ত হবে ..

খ) গেজটি 1Nm টর্কযুক্ত প্রদীপধারীর মধ্যে স্ক্রুযুক্ত ...

গ) এই অবস্থানে সূচক বাতি জ্বলতে হবে।

যোগাযোগটি তৈরির পরীক্ষার জন্য গেজের সাথে পরীক্ষার পরে পরীক্ষা করা হবে।
