পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | স্প্রিং হামার জন্য ক্যালিগ্রেশন ডিভাইস ইমপ্যাক্ট টেস্টিং মেশিন | ক্রিয়া: | ক্রমাঙ্কন ডিভাইস |
|---|---|---|---|
| সঠিকতা: | 0.01J | সর্বাধিক পরিমাপের ব্যাপ্তি: | 0-2J |
| প্রভাব শক্তি: | Max. সর্বাধিক 2J 2 জ | ওজন: | কপার ওজন কভার (2 জে) |
| গাইড খাঁজ ব্যাস: | 51mm | উল্লেখ: | আইইসি 60068-2-75 চিত্র বি 1 |
| লক্ষণীয় করা: | 2 জে ইমপ্যাক্ট টেস্টিং যন্ত্রপাতি,0.01J ইমপ্যাক্ট টেস্টিং মেশিন,আইইসি 60068-2-75 ক্যালিব্রেশন পরীক্ষার সরঞ্জাম |
||
স্প্রিং হামার জন্য ক্যালিগ্রেশন ডিভাইস ইমপ্যাক্ট টেস্টিং মেশিন
প্রযুক্তিগত পরামিতি:
| সঠিকতা | 0.01J |
| সর্বাধিক পরিমাপের ব্যাপ্তি | 0-2J |
| প্রভাব শক্তি | সর্বাধিক2 জ |
| ওজন | কপার ওজন কভার (2 জে) |
| গাইড খাঁজ ব্যাস | 51 মিমি |
| দুল | ইস্পাত |
| ব্যাসের দুল | 20 মিমি |
| দৈর্ঘ্যের দুল | 635 মিমি ± 2,5 মিমি |
| দুল এইচ | 120 মিমি ± 2 মিমি |
| পেন্ডুলাম ডি | 20 মিমি ± 0,5 মিমি |
| দুল ডাব্লু | 4 মিমি ± 0,01 মিমি |
| দুলের শক্তি হ্রাস | <0.002 জে |
| রিলিজ ডিভাইস | এসিযান্ত্রিক |
| ট্রিগার দূরত্ব | > 30 মিমি |
| রেফারেন্স | আইইসি 60068-2-75 চিত্র বি 1 |
নিশ্চিত:
IEC60068-2-75
পণ্যের বিবরণ:
আইইসি 60068-2-75-এ প্রদর্শিত প্রয়োজনীয়তা হিসাবে, এই ক্রমাঙ্কন ডিভাইসটি বসন্ত হাতুড়ির প্রভাব শক্তি পরীক্ষা করতে ব্যবহৃত হয়।
এটি পরীক্ষাগারের জন্য বিশেষ সরঞ্জাম।
ক্যালিবিটেড স্প্রিং হাতুড়ির দেওয়া শক্তির জন্য সরাসরি পরিমাপ করা কঠিন, কারণ এই ডিভাইসের ক্রমাঙ্কন নীতিটি সেই শক্তির সাথে তুলনা করে যা দুল এবং ড্রপ উচ্চতার ভর দ্বারা গণনা করা হয়।
এই ডিভাইসের সর্বোচ্চ রেজোলিউশনের ক্ষমতা 0.01J 0.0রিলিজ মেকানিজম ডিজাইনে উন্নত হয়েছে, এটি বসন্তের হাতুড়ি ইজারা, দুল দণ্ড এবং এরোস্পেস ভারবহন আমদানিকৃত ভাল মানের ইস্পাত তৈরি করা হয়, যাতে এটি পরীক্ষায় সর্বাধিক কম্পন কমিয়ে দিতে পারে, যাতে ডিভাইসের নির্ভুলতা এবং স্থায়িত্ব উন্নত করতে পারে ।
এই ডিভাইসের সর্বোচ্চ রেজোলিউশনের ক্ষমতা 0.01J 0.0রিলিজ মেকানিজম ডিজাইনে উন্নত হয়েছে, এটি বসন্তের হাতুড়ি ইজারা, দুল দন্ড এবং এরোস্পেস ভারবহন আমদানিকৃত ভাল মানের ইস্পাত দ্বারা তৈরি হওয়ার পরে পরীক্ষার উপর সর্বাধিক কমিয়ে তুলতে পারে, যাতে ডিভাইসের নির্ভুলতা এবং স্থায়িত্ব উন্নতি করতে পারে ।
বসন্ত হাতুড়িগুলির ক্রমাঙ্কন প্রক্রিয়া:
খ .1 ক্রমাঙ্কনের মূলনীতি
এই ক্রমাঙ্কন পদ্ধতির নীতিটি হ'ল একটি বসন্ত হাতুড়ি দ্বারা সরবরাহিত শক্তির তুলনা করা, যা সরাসরি পরিমাপ করা কঠিন, একটি দুলের শক্তির সাথে, এর ভর এবং পতনের উচ্চতা থেকে গণনা করা হয়।
খ .2 ক্রমাঙ্কন ডিভাইস নির্মাণ

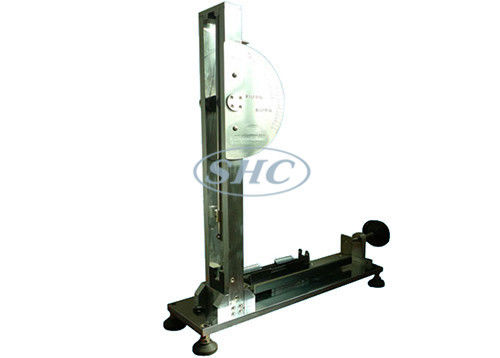

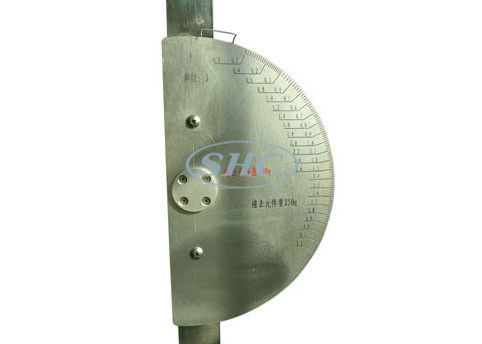

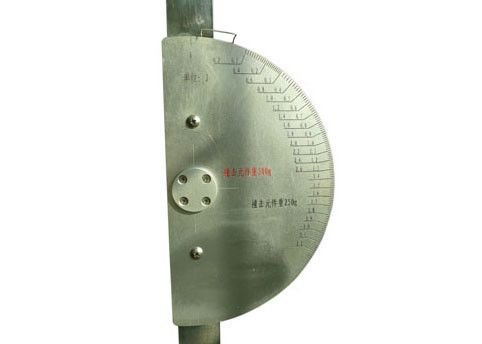

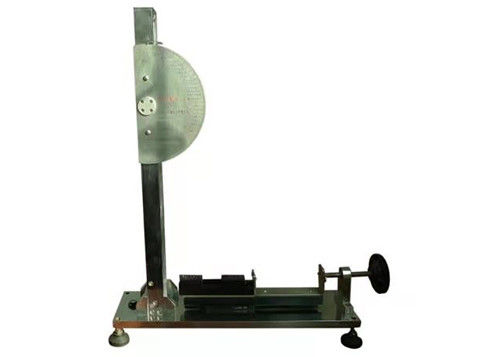

একত্রিত ক্রমাঙ্কন ডিভাইস চিত্র B.1 এ দেখানো হয়েছে।ফ্রেম ছাড়াও, প্রধান অংশগুলি একটি ভারবহন "এ", একটি ড্রাগন পয়েন্টার "বি", একটি দুল "গ", একটি রিলিজ বেস "ডি" এবং একটি রিলিজ ডিভাইস "ই"।
ক্রমাঙ্কন ডিভাইসের প্রধান অংশটি দুল B.2 তে প্রদর্শিত দুল “সি”।এই দুলের নীচের প্রান্তে বিস্তৃত চিত্র B.3-এ প্রদর্শিত একটি স্টিলের বসন্ত স্থির করা হয়েছে।বসন্তটি স্প্রিং স্টিলের, কোনও বিশেষ চিকিত্সার প্রয়োজন হয় না, এবং দৃ rig়ভাবে দুল "গ" এর সাথে স্থির হয়।
চিত্র B.4 কিছু অংশ বড় আকারে দেখায়
এটি উল্লেখ করা উচিত যে এই বসন্তটি 1 জেনের সমান বা তার চেয়ে কম শক্তির মানগুলির জন্য সারণী 1 এ সংজ্ঞায়িত বৈশিষ্ট্যযুক্ত বসন্ত হাতুড়িগুলি ক্যালিব্রেট করার জন্য ডিজাইন করা হয়েছে 2 2 জে হিসাবে সংজ্ঞায়িত বৈশিষ্ট্যযুক্ত বসন্ত হাতুড়ি ক্যালিব্রেট করার জন্য, এর দুলের বসন্ত ক্রমাঙ্কনকারী ডিভাইসটি অন্য ডিজাইনের হওয়া দরকার।
পয়েন্টারের উপযুক্ত ঘর্ষণ বৈশিষ্ট্যগুলি অর্জন করার জন্য, ভার্চিংয়ের ধাতব পৃষ্ঠের মাঝে একটি পুরু বোনা কাপড়ের টুকরোটি রাখা হয়, পিয়ানো তারগুলি এমনভাবে বাঁকানো হয় যাতে কাপড়ে একটি ছোট শক্তি প্রয়োগ করা হয়।
ক্যালিব্রেশন ডিভাইসের ক্রমাঙ্কনের সময় রিলিজ ডিভাইসটি সরানো হয়েছে বলে, রিলিজ ডিভাইস স্ক্রুগুলির সাহায্যে রিলিজ বেসে স্থির করা হয়েছে।
খ .3 ক্রমাঙ্কন ডিভাইসের ক্রমাঙ্কন পদ্ধতি
চিত্র বি। 5-তে দেখানো হিসাবে, একটি বসন্ত-হাতুড়ি থেকে নেওয়া একটি ক্রমাঙ্কন স্ট্রাইকিং উপাদান "জি" ব্যবহার করে ক্রমাঙ্কন ডিভাইসের ক্রমাঙ্কন প্রভাবিত হয়।ক্রমাঙ্কণের আগে, রিলিজ ডিভাইসটি ক্রমাঙ্কন ডিভাইস থেকে সরানো হয়।
ক্রমাঙ্কন স্ট্রাইকিং উপাদানটি একটি লম্বালম্বী বিমানের মধ্যে অবস্থিত সাসপেনশন পয়েন্টগুলি থেকে চারটি লিনেন থ্রেডগুলি "এইচ" দ্বারা স্থগিত করা হয়, লেন্ডুলাম এবং ক্রমাঙ্কন স্ট্রাইকিং উপাদানটির মধ্যে যোগাযোগের বিন্দুটি উপরে যখন তার বিশিষ্ট অবস্থানে থাকে তখন।ক্রমাঙ্কন স্ট্রাইকিং উপাদানটি দুলের বিপরীতে দুলতে দেওয়া হয় এবং গতিশীল অবস্থার অধীনে যোগাযোগের বিন্দু, পয়েন্ট "কে", বাকী অবস্থানে যোগাযোগের বিন্দু থেকে 1 মিমির বেশি হবে না।সাসপেনশন পয়েন্টগুলি উভয় যোগাযোগ বিন্দুর পার্থক্যের সমান দূরত্বে উত্থাপিত হয়।
