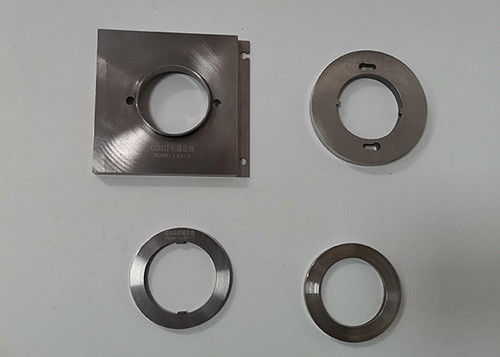

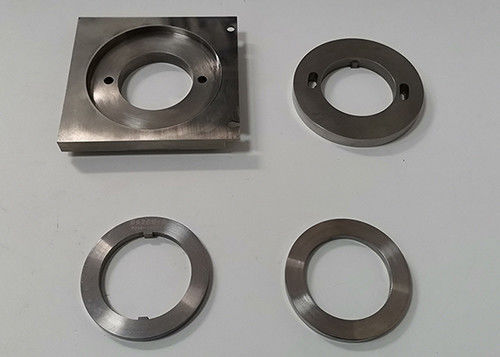

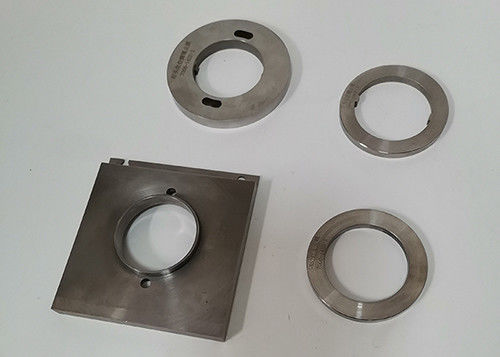

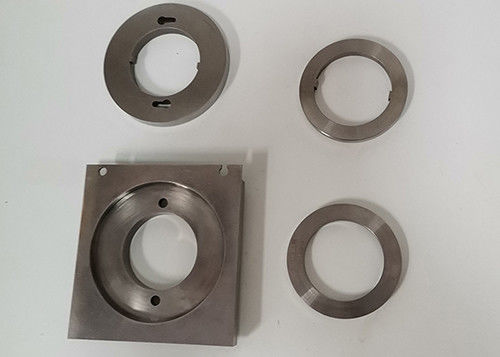

ক্যাপস GX53 7006-142-1 সিএনএএস ল্যাম্প ক্যাপ গেজ পরীক্ষা করুন

IEC60061-3 ক্যাপ GX53-এ কীওয়ে পরীক্ষা করার জন্য গেজ যান এবং যান না

কে কনর্ফাম করে:

IEC60968-1, IEC60061-3 GX53

নির্দিষ্টকরণ:

(আমি) 7006-142-1 ক্যাপস GX53 এর জন্য গেজ যান না

উদ্দেশ্য:

ক্যাপগুলি GX53 পরীক্ষা করতে।নিম্নলিখিত ক্ষেত্রে:
- ব্যক্তিগুলির ব্যাসের পিনের মাত্রা এ);
- পিনগুলির সম্মিলিত স্থানচ্যুতি এবং ব্যাস (মাত্রা এ এবং ডি);
পিনের দৈর্ঘ্য (মাত্রা এফ 1);
পিনের অবসর দৈর্ঘ্য এবং ব্যাস (মাত্রা এফ 2 এবং ই);
এম, এল 1 এবং কে মাত্রার সাথে সর্বাধিক ক্যাপের রূপরেখা

পরীক্ষামূলক:

ক্যাপের পৃথক পিনগুলি sertোকানো সম্ভব হবে possible
পৃষ্ঠটি জেডটি হোল এ 1 এ স্লট বরাবর পিনটি সরিয়ে ফেলুন।
ক্যাপের পিনগুলি গর্ত a2 তে সন্নিবেশ করা সম্ভব হবে না।
রেফারেন্স পর্যন্ত গেজের পৃষ্ঠের জেড থেকে ক্যাপটি সন্নিবেশ করা সম্ভব হবে
ক্যাপের জায়গাটি গেজের পৃষ্ঠের ওয়াইয়ের সাথে যোগাযোগ করা হয় this এই অবস্থানে
পিনগুলি বা কেন্দ্রের কোনও পোস্টই গেজের পৃষ্ঠের বাইরে প্রকল্প করবে না।

(দ্বিতীয়) 7006-142D-1 ক্যাপেক্স জিএক্স 53 এর জন্য গেজ না
উদ্দেশ্য:

ক্যাপ GX53 এর সর্বনিম্ন ক্যাপ ব্যাস (মাত্রা L1) পরীক্ষা করতে
পরীক্ষামূলক:

গেজটিতে ক্যাপটি sertোকানো সম্ভব হবে না।

(III) 7006-142E-1 ক্যাপ GX53-তে কীওয়ে পরীক্ষা করার জন্য গেজ যান এবং যান না

উদ্দেশ্য:

নিম্নলিখিত বিষয়গুলি ক্যাপ GX53-1 পরীক্ষা করতে:
ক্যাপ পিনের ক্ষেত্রে সঠিক কিওয়ে অবস্থান:
কিওয়ের সর্বনিম্ন উচ্চতা এবং প্রস্থ (মাত্রা ডাব্লু এবং এক্স 2)
শুধুমাত্র একটি পিন প্রবেশের সম্ভাবনা রোধ করতে

পরীক্ষামূলক:

গ্যাপে ক্যাপটি সন্নিবেশ করা সম্ভব হবে until
ক্যাপটির রেফারেন্স প্লেনটি গেজের পৃষ্ঠের সংস্পর্শে রয়েছে।এটা হবে
তারপরে ক্যাপটিকে যোগাযোগের অবস্থানে পরিণত করা সম্ভব হবে।
গেজটিতে কেবল একটি পিন sertোকানো এবং ঘুরিয়ে দেওয়া সম্ভব হবে না
যোগাযোগের স্থানে গেজ।

(চতুর্থ) 7006-142F-1 ক্যাপ GX53-তে কীওয়ে পরীক্ষা করার জন্য গেজ যাবে না
উদ্দেশ্য:

ক্যাপ GX53 এর সর্বনিম্ন কীওয়ে প্রস্থ (মাত্রা এক্স) পরীক্ষা করতে
পরীক্ষামূলক:

গেজটিতে ক্যাপটি sertোকানো সম্ভব হবে না।

প্রয়োগ:

আইসি, এন, ইউ, এল, ডিআইএন, ভিডিই এবং অন্যান্য সহ সর্বাধিক সাধারণ মান পূরণের জন্য গুয়াংজু শিস সরঞ্জাম বিস্তৃত গেজ সরবরাহ করে।এই জাতীয় মানগুলির আকার এবং সংজ্ঞা ইত্যাদি পরীক্ষা করা প্রয়োজন etc. এই গেজগুলি সিনিয়র স্টেইনলেস স্টিল এবং উপযুক্ত ইস্পাত থেকে কমপক্ষে 60 টি এইচআরসি এবং কঠোরভাবে স্ট্যান্ডার্ড প্রয়োজনীয়তার সাথে কঠোরতা সহ নির্মিত হয়।প্রতিটি গেজ ক্রমাঙ্কণের শংসাপত্রের সাথে সরবরাহ করা হয়।
