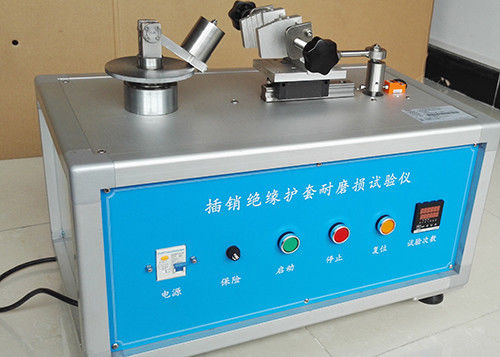

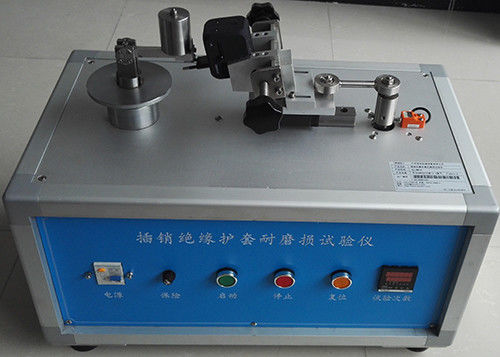

আইইসি 60884 চিত্র 28 প্লাগ সকেট পরীক্ষক অন্তরক স্লিভ আব্রেশন টেস্ট যন্ত্রপাতি

আইইসি 60884 চিত্র 28 প্লাগ পিনের হাতা স্নিগ্ধকরণ উপর ঘর্ষণ পরীক্ষা জন্য যন্ত্রপাতি

পণ্যের বিবরণ:

পরীক্ষার সরঞ্জামটি আইইসি 60884 চিত্র 28 এর স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে ডিজাইন ও তৈরি করা হয়েছে।

এটি বল্টের ইনসুলেটিং বুশিংয়ের ঘর্ষণ প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয়।

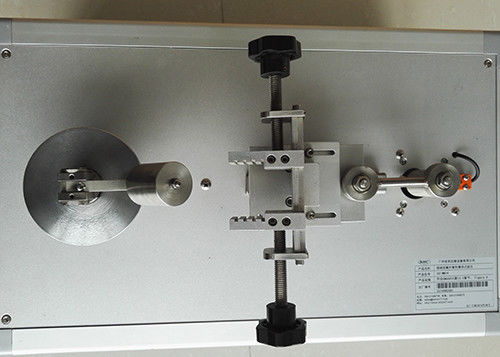

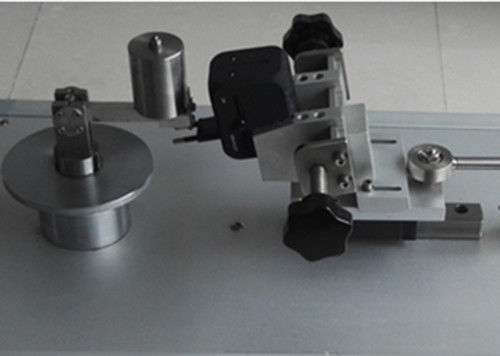

এই ডিভাইসে একটি অনুভূমিকভাবে নিষ্পত্তি করা মরীচি রয়েছে যা এর কেন্দ্র বিন্দু সম্পর্কে উত্সাহিত।ইস্পাত তারের একটি সংক্ষিপ্ত দৈর্ঘ্য, 1 মিমি ব্যাস এবং একটি U- আকারে বাঁকানো, U এর ভিত্তি সোজা হ'ল, উভয় প্রান্তে, মরীচিটির এক প্রান্তে দৃid়ভাবে সংযুক্ত করা হয়েছে, যাতে নীচের অংশের নীচের অংশটি প্রজেক্ট হয় মরীচি এবং মরীচি পিভটের অক্ষের সমান্তরাল।

প্লাগটি এমন স্থানে উপযুক্ত বাতা দ্বারা ধরে থাকে যে স্টিলের তারের সরাসরি অংশটি প্লাগ পিনের উপর স্থির থাকে, এটি লম্ব থাকে।

পিনটি অনুভূমিক দিকে 10 an কোণে নীচে দিকে opালু।মরীচিটি এমনভাবে লোড করা হয় যাতে তারে পিনের উপর 4 এন এর শক্তি প্রয়োগ করে।

প্লামটি মরীচিটির অক্ষের সমতলে একটি অনুভূমিক দিকে পিছন দিকে এবং সামনে সরানো হয়, যাতে পিনের সাথে তারটি ঘষা হয়।এইভাবে সঙ্কুচিত পিনের দৈর্ঘ্য প্রায় 9 মিমি, যার মধ্যে প্রায় 7 মিমি অন্তরক হাতা ছাড়িয়ে।

চলাচলের সংখ্যা 20 000 (প্রতিটি দিকে 10 000) এবং অপারেশনের হার প্রতি মিনিটে 30 আন্দোলন।পরীক্ষাটি প্রতিটি নমুনার একটি পিনে তৈরি করা হয়।

পরীক্ষার পরে, পিনগুলি কোনও ক্ষয়ক্ষতি প্রদর্শন করবে না যা সুরক্ষাকে প্রভাবিত করতে পারে বা প্লাগের আরও ব্যবহারকে ক্ষতিগ্রস্থ করতে পারে, বিশেষত, অন্তরক হাতাটি খোঁচা বা ছিঁড়ে যাবে না।

প্রযুক্তিগত পরামিতি:

দ্রষ্টব্য: প্যানেল ইংরেজিতে থাকতে পারে

মানসমূহ:
