পণ্যের বিবরণ:
প্রদান:
|
মান: | BS1363-1: 2018 ধারা 9, চিত্র 2 | প্রযুক্ত বল: | 230-240N |
---|---|---|---|
ধাতু পরীক্ষা চাপ ব্লক: | 2.0 থেকে 2.5 এর আর কোণ, 25.0 থেকে 25.2 প্রস্থের প্রস্থ | হার্ডউড ব্লক: | বিএস 1363.1.1-2018 অনুসারে চিত্র 2 বি তে |
পাদান: | মরিচা রোধক স্পাত | আবেদন: | সকেট-আউটলেটগুলির স্থিতিশীল অ্যাক্সেসযোগ্য বাহ্যিক পৃষ্ঠসমূহ |
পাটা: | 1 ২ মাস | টেস্ট ভোল্টেজ: | AC2000 ± 60V / 50Hz |
লক্ষণীয় করা: | তার যান্ত্রিক শক্তি পরীক্ষা যন্ত্রপাতি,240N যান্ত্রিক শক্তি পরীক্ষা যন্ত্রপাতি,চিত্র 2 BS1363 যান্ত্রিক শক্তি পরীক্ষক |

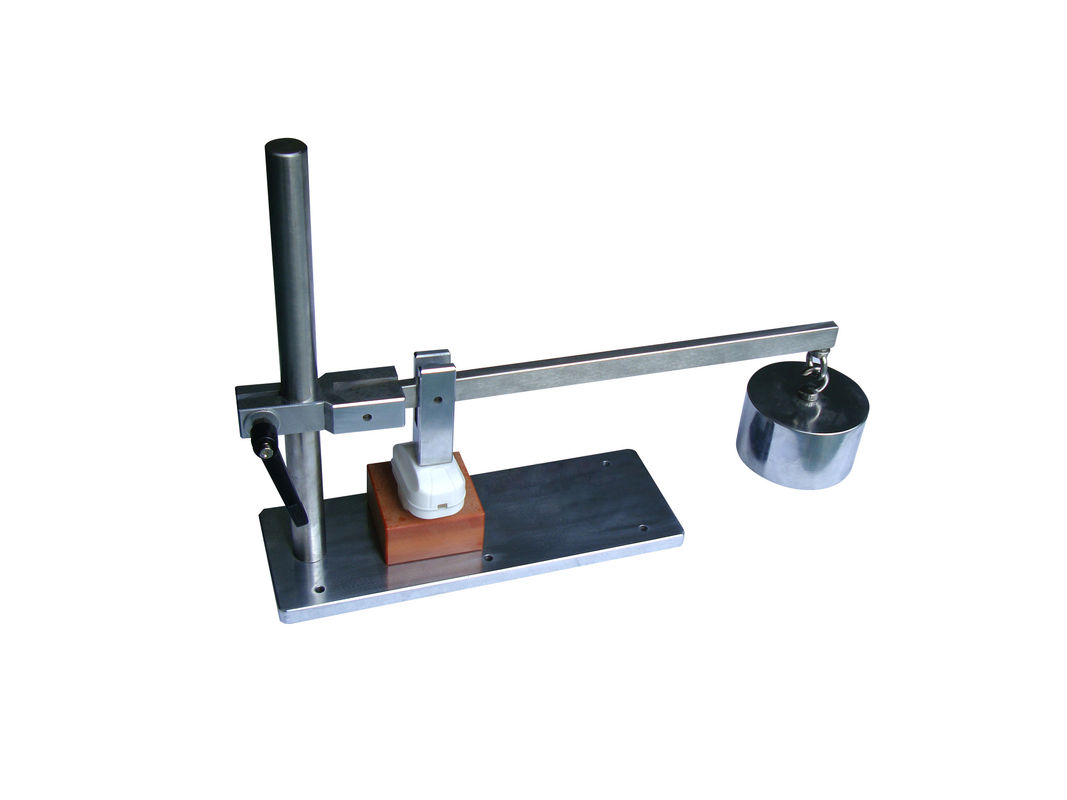

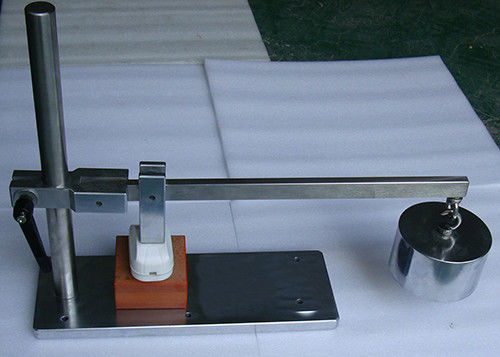

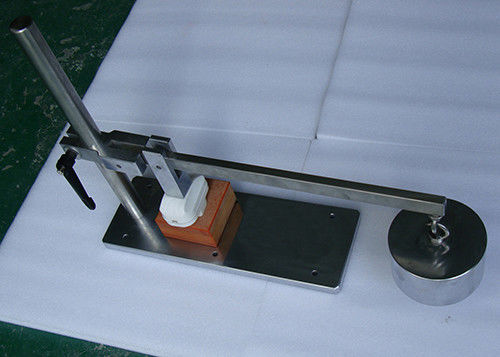

স্থিতিস্থাপক সংক্রান্ত যান্ত্রিক শক্তি পরীক্ষার জন্য যন্ত্রপাতিগুলি চিত্র 2 বি 131363 কভার করে
প্রযুক্তিগত পরামিতি:
প্রযুক্ত বল | 230-240N |
ধাতু পরীক্ষা চাপ ব্লক |
2.0 থেকে 2.5 এর আর কোণ, 25.0 থেকে 25.2 প্রস্থের প্রস্থ |
হার্ডউড ব্লক | বিএস 1363.1.1-2018 অনুসারে চিত্র 2 বি তে |
পণ্য পরিচিতি:
ডিভাইসটি BS1363-1: 2018 ধারা 9, চিত্র 2 মেনে চলে।
সকেট-আউটলেটগুলির সহজেই অ্যাক্সেসযোগ্য বাহ্যিক পৃষ্ঠগুলি এমনভাবে নকশা করা এবং তৈরি করা উচিত যে যখন সাধারণ ব্যবহার হিসাবে একত্রিত ও তারযুক্ত হয়, তখন কোনও ঝুঁকি থাকে না যে, অযৌক্তিক চাপের ফলে, জীবিত অংশগুলি অ্যাক্সেসযোগ্য বাহ্যিক পৃষ্ঠগুলিতে প্রবেশ করতে পারে বা এতটা নিষ্পত্তি হয়ে যেতে পারে অনুচ্ছেদ 8 এ প্রদত্ত নীচে ক্রাইপেজ এবং ছাড়পত্র হ্রাস করতে।
যন্ত্রপাতিটির নকশাটি এমন হবে যে 230-240N এর একটি স্থির শক্তি প্রয়োগ করা যেতে পারে সেই জায়গাগুলিতে যেখানে ব্যর্থতার সম্ভাবনা রয়েছে, সেই শক্তিটি ধাতু পরীক্ষার চাপ ব্লকের মাধ্যমে প্রয়োগ করা হচ্ছে।
প্রতিটি নমুনা পরিবর্তে প্রতিটি নির্বাচিত স্থানে বল প্রয়োগ করা হবে।বল প্রয়োগের প্রতিটি প্রয়োগের সময়, 2,000 ভি ± 60 ভি 50 হার্জ-এর একটি পরীক্ষার ভোল্টেজ একত্রে আবদ্ধ সমস্ত লাইভ অংশ এবং ধাতব পরীক্ষার চাপ ব্লকের মধ্যে 60-65s জন্য প্রয়োগ করা হয় sin
পরীক্ষার সময় কোনও ফ্ল্যাশওভার বা ব্রেকডাউন ঘটে না।সকেট পরীক্ষক প্লাগ করুন
পরীক্ষার পরে বিএস এন 61032: 1998 এর 11 টি পরীক্ষার সাথে লাইভ অংশগুলি স্পর্শ করা সম্ভব হবে না 28-30N বল প্রয়োগ করে।
আরও বিশদের জন্য, দয়া করে প্রাসঙ্গিক মান উল্লেখ করুন।
9 লাইভ অংশগুলির অ্যাক্সেসযোগ্যতা
9.1 প্লাগগুলি সাধারণ ব্যবহারের মতো এবং সম্পূর্ণভাবে তারযুক্ত অবস্থায় থাকা অবস্থায় প্লাগগুলির লাইভ অংশগুলি অ্যাক্সেসযোগ্য হবে না
সংশ্লিষ্ট সকেট-আউটলেটে ব্যস্ততা।
9.1.1 বিএস এন 61032: 1998 এর 12 পরীক্ষার তদন্তের প্রয়োগের সাথে সম্মতি পরীক্ষা করা হবে এবং এ
বিএস 6500: 2000 এর সারণি 24 তে বর্ণিত হিসাবে পুনঃনির্ধারিত প্লাগগুলির সাথে এন এর বল 2-কোর নমনীয় কর্ডের সাথে লাগানো হয়েছে
এবং সরবরাহযোগ্য হিসাবে পুনর্গ্রহণযোগ্য প্লাগগুলি।
৯.২ প্লাগগুলি ডিজাইনের মাধ্যমে তৈরি করা হবে যাতে ব্যবহারকারীর লাইভের সাথে দুর্ঘটনাজনিত যোগাযোগের হাত থেকে রক্ষা পাওয়া যায়
অংশগুলি সন্নিবেশ বা প্লাগ প্রত্যাহারের সময়।
9.2.1 এর মাত্রিক এবং গজ প্রয়োজনীয়তাগুলি সন্তুষ্ট করে সম্মতি প্রমাণিত হবে
বিএস 1363 এর অংশ।
9.3 প্লাগগুলির স্থিতিস্থাপক কভারগুলি এতটা ডিজাইন এবং তৈরি করা হবে যেগুলি যখন জড়ো হয় এবং তার মতো তারযুক্ত হয়
সাধারণ ব্যবহার, কোনও ঝুঁকি নেই যে, অযথা চাপের ফলে, লাইভ অংশগুলি কভারটি প্রবেশ করতে পারে বা
ক্লজ ৮-এ দেওয়া নীচে ক্রাইপেজ দূরত্ব এবং ছাড়পত্র হ্রাস করার জন্য এতটা নিষ্পত্তি হয়ে যায়।
9.3.1 সম্মতি নিম্নলিখিত পরীক্ষার মাধ্যমে পরীক্ষা করা হবে (একটি উপযুক্ত যন্ত্রপাতি উদাহরণ হিসাবে দেখানো হয়)
চিত্র 2)।
যন্ত্রগুলির নকশা এমন হবে যে 240 এন এর একটি স্থির শক্তি places জায়গাগুলিতে প্রয়োগ করা যেতে পারে
যেখানে ব্যর্থতার সম্ভাবনা রয়েছে, সেখানে একটি ধাতু পরীক্ষার চাপ ব্লকের মাধ্যমে প্রয়োগ করা হচ্ছে বলটি
চিত্র 2-এ দেখানো হয়েছে।
প্রতিটি নমুনা পরিবর্তে প্রতিটি নির্বাচিত স্থানে বল প্রয়োগ করা হবে।বল প্রয়োগের সময়,
2 000 ভি ± 60 ভি 50 হার্জের টেস্ট ভোল্টেজের মধ্যে যথেষ্ট পরিমাণে সাইনোসয়েডাল ওয়েভফর্ম প্রয়োগ করা হয়
লাইভ অংশগুলি একত্রে আবদ্ধ এবং মাটির পরীক্ষার চাপ ব্লক।
পরীক্ষার সময় কোনও ফ্ল্যাশওভার বা ব্রেকডাউন ঘটে না।
পরীক্ষার পরে বিএস EN 61032: 1998 এর 11 এর সাথে পরীক্ষিত লাইভ অংশগুলি স্পর্শ করা সম্ভব হবে না
এন এর বাহিনী
9.4 যেখানে একটি প্লাগ নমনীয় কর্ডের সাথে লাগানো হয় সেখানে এই জাতীয় সমাবেশের ফ্রি প্রান্ত হবে
অন্তরণকারী উপাদান encapsulated।
দ্রষ্টব্য এটি সরঞ্জাম প্রস্তুতকারকদের তাদের সরঞ্জামগুলিতে সংযোজনের জন্য সরবরাহ করা সমাবেশগুলির ক্ষেত্রে প্রযোজ্য নয়।
9.4.1 সম্মতি পরিদর্শন দ্বারা চেক করা হবে।
