পণ্যের বিবরণ:
প্রদান:
|
| নাম: | টর্ক ব্যালেন্স টেস্ট যন্ত্রপাতি | মান: | IEC60884, VDE0620, IEC60598, IEC60065 চিত্র 11 |
|---|---|---|---|
| ওজন: | 2.5N * 1, 1 এন * 1 | প্লাগ: | ইউএল প্লাগ * 1, ইউরোপীয় প্লাগ * 1, সমস্ত উদ্দেশ্যপূর্ণ প্লাগ * 1 |
| যোগাযোগ পৃষ্ঠ থেকে এবং পৃষ্ঠের অক্ষ থেকে দূরত্ব: | 8mm | বাহিনীর বাহু: | 0-200mm |
| লক্ষণীয় করা: | IEC60884 প্লাগ সকেট পরীক্ষক,200 মিমি প্লাগ সকেট পরীক্ষক,টর্ক ব্যালেন্স টেস্ট যন্ত্রপাতি |
||

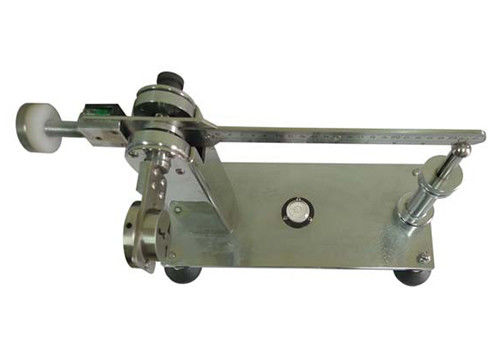

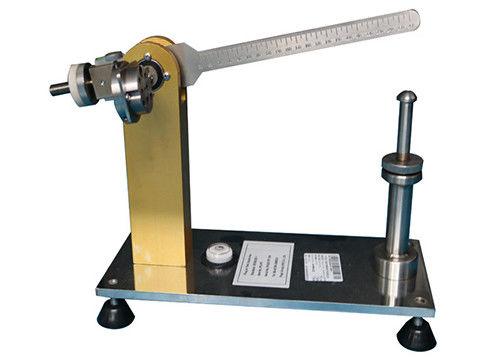

আইইসি 6000065 চিত্র 11 সকেট আউটলেট টর্ক ব্যালেন্স টেস্ট যন্ত্রপাতি
প্রযুক্তিগত পরামিতি:
| ওজন | 2.5N * 1, 1 এন * 1 |
| প্লাগ | ইউএল প্লাগ * 1, ইউরোপীয় প্লাগ * 1, সমস্ত উদ্দেশ্যপূর্ণ প্লাগ * 1 |
| মান অনুসারে | IEC60884, VDE0620, IEC60598, IEC60065Fig11 |
| বাহিনীর বাহু | 0-200 মিমি |
| যোগাযোগ পৃষ্ঠ থেকে এবং পৃষ্ঠের অক্ষ থেকে দূরত্ব | 8 মিমি |
পণ্যের তথ্য:
প্লাগ টর্ক পরীক্ষকটি IEC60065 চিত্র 11 এর মান অনুসারে।
এটি সকেটে সাধারণত প্লাগ-পিন সহ ডাইরেক্ট প্লাগ-ইন সরঞ্জামগুলি প্রয়োজনীয় সীমাতে whenোকানো হলে যে যান্ত্রিক চাপ তৈরি হয় তা যাচাই করার জন্য ব্যবহৃত হয়।
পিনের সরবরাহিত ডিভাইসটি নির্দিষ্ট সকেট-আউটলেটগুলিতে প্রবর্তন করার উদ্দেশ্যে এই সকেট-আউটলেটগুলিতে অযৌক্তিক চাপ প্রয়োগ করবে না।
সকেট-আউটলেটটির বাগদানের মুখের পিছনে 8 মিমি দূরত্বে সকেট-আউটলেটটির যোগাযোগ টিউবগুলির কেন্দ্ররেখাগুলির মধ্য দিয়ে একটি অনুভূমিক অক্ষটি সম্পর্কে পরীক্ষার যন্ত্রের ভারসাম্য বাহুটি থাকে।
ডিভাইসটি বাগদানের সাথে নয়, ভারসাম্যহীন বাহু ভারসাম্যহীন, সকেট-আউটলেটটির বাগদানের মুখটি উল্লম্ব অবস্থানে রয়েছে।
ডিভাইসটি নিযুক্ত করার পরে, উল্লম্ব সমতলটিতে তার বাগদানের মুখ বজায় রাখতে সকেট-আউটলেটটিতে প্রয়োগ করা টর্কটি ভারসাম্যহীন বাহুর ওজনের অবস্থানের দ্বারা নির্ধারিত হয়।
টর্কটি 0.25 এনএম এর বেশি হবে না।

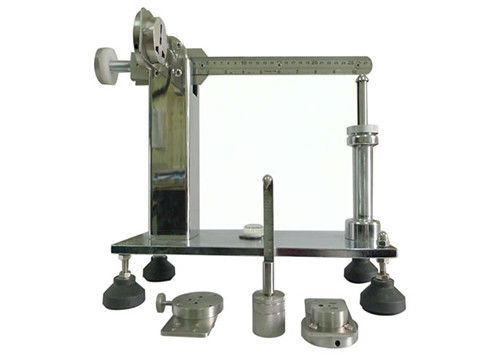

কাঠামো
1 - ভারসাম্য ওজন
2 - বুদবুদ পরিমাপ
3 - স্তর বুদবুদ
4 - ওজন পরিমাপ
5 - উচ্চতা নিয়ন্ত্রণ স্ক্রু
6 - সমর্থন রড
পরীক্ষার পদক্ষেপগুলি
অপসারণ 4 - ওজন পরিমাপ, সমন্বয় করা 1 - ভারসাম্য ওজন অবস্থান, ভারসাম্য অবস্থানে ভারসাম্য বাহু রাখুন।এবং ভারসাম্যের বাহুটি প্রায় 1 মিমি দূরত্বে রাখুন6 - সমর্থন রড।
ডিভাইসে পরীক্ষার নমুনা ইনস্টল করুন, স্ক্রুটি শক্ত করুন।এখন ব্যালেন্স আর্ম আপ।
স্তব্ধ 4 - ওজন পরিমাপভারসাম্যের বাহুতেএর অবস্থান সামঞ্জস্য করুন4 - ওজন পরিমাপ, ভারসাম্য আর্ম স্তর, এয়ার বুদ্বুদ এর অবস্থান যেখানে রেকর্ড 2 - বুদবুদ পরিমাপ কেন্দ্রের অবস্থানে, ভারসাম্য বাহু 1 মিমি দূরত্বে রাখুন 6 - সমর্থন রড।10.3 সেমি অবস্থিত অবস্থানটি বলুন।
টর্ক পরিমাপ
(1) উপযুক্ত ওজন নিম্ন স্কেলে ঝুলানো হয়।
(২) ভারসাম্য বাহু অনুভূমিক অবস্থায় না আসা পর্যন্ত ওজনকে আস্তে আস্তে সরান।
সকেটে প্রয়োগ হওয়া নমুনার টর্ক: স্কেল মান এক্স ওজন
উদাহরণস্বরূপ: টর্ক: 0.12mX2.5N = 0.3Nm
