পণ্যের বিবরণ:
প্রদান:
|
| স্ট্যান্ডার্ড: | এএস / এনজেডএস 3112 চিত্র 2.8 | নাম: | পিন নমন পরীক্ষা জন্য বল প্রয়োগ |
|---|---|---|---|
| ক্রিয়া: | অস্ট্রেলিয়া এবং নিউজিল্যান্ড পিন বেন্ডিং টেস্টের জন্য | প্রয়োগের বিন্দু থেকে দূরত্ব সরিয়েছে: | 7.5 ± 0.3 মিমি |
| মাত্রা: | ডাব্লু * ডি * এইচ = 350 মিমি * 250 মিমি * 140 মিমি | ওজন: | প্রায় 15 কেজি |
| প্লাগের মুখ থেকে বল প্রয়োগের বিন্দু: | 14 ± 0.5 মিমি | পিনের সময় পরীক্ষা করা হবে: | 20 সম্পূর্ণ চক্র |
| লক্ষণীয় করা: | চিত্র 2.8 প্লাগ সকেট পরীক্ষক,15 কেজি প্লাগ সকেট পরীক্ষক,15 কেজি পিন নমন পরীক্ষার সরঞ্জাম |
||

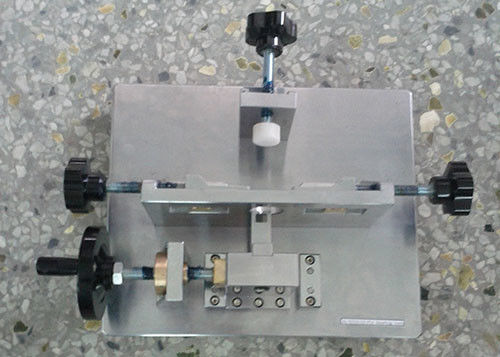

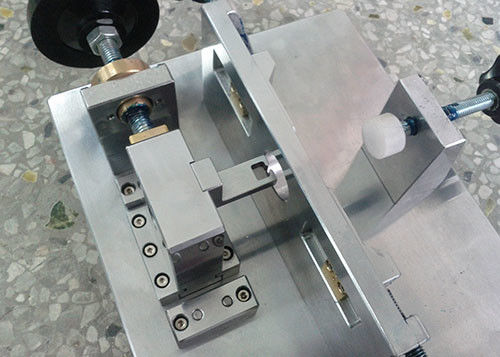

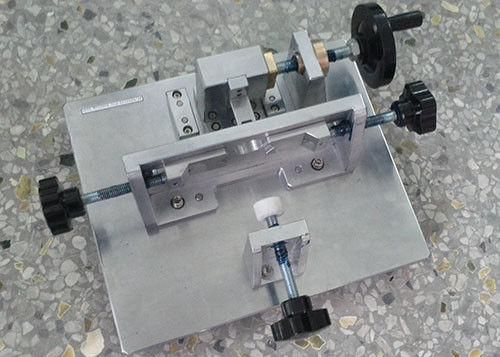

চিত্র 2.8 পিন নমন পরীক্ষার জন্য বল প্রয়োগের AS / NZS 3112 এর প্রয়োগের জন্য
| চিত্র 2.1 | প্লাগের মাত্রা |
| চিত্র 2.2 | নমনীয় পরীক্ষার জন্য যন্ত্রপাতি |
| চিত্র 2.3 | পিনের ফর্ম |
| চিত্র 2.4 | উত্তাপিত লাইভ পিনগুলিতে অন্তরণের মাত্রা sions |
| চিত্র 2.5 | উচ্চ তাপমাত্রায় উত্তাপযুক্ত প্লাগ পিনগুলিতে অন্তরণ জন্য চাপ পরীক্ষা যন্ত্রপাতি |
| চিত্র 2.6 | কম তাপমাত্রায় অন্তরক প্লাগ পিনগুলিতে অন্তরণ জন্য পরীক্ষার যন্ত্রপাতি প্রভাব |
| চিত্র 2.7 | উত্তাপ পিন প্লাগ ইন নিরোধক জন্য ঘর্ষণ পরীক্ষা যন্ত্রপাতি |
| চিত্র 2.8 | পিন নমন পরীক্ষার জন্য বল প্রয়োগ |
| চিত্র 2.9 | তাপমাত্রা বৃদ্ধি পরীক্ষা জন্য প্লাগ মাউন্টিং |
| চিত্র 2.10 | তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য পিন ক্ল্যাম্পিং ইউনিট |
প্রয়োগ
15 এ পর্যন্ত রেটযুক্ত প্লাগের সমস্ত ফ্ল্যাটপিনগুলি একটি পিন নমন পরীক্ষার জন্য করা হবে।
পূর্ববর্তী কোনও পরীক্ষার অধীন তিনটি নমুনা প্লাগ পরীক্ষা করা হবে:
পিনস অ্যাসেম্বল্ড প্লাগগুলি একটি কঠোর হোল্ডিং ব্লকে প্লাগটি ক্ল্যাম্পিং করে পরীক্ষা করা হবে এবং পরীক্ষার অধীনে থাকা পিনটিতে চিত্র 2.8-তে প্রদর্শিত মোড় হিসাবে বল প্রয়োগ করা হবে।
পিনগুলি পরীক্ষার শুরুতে সোজা হবে।যদি পিনের স্ট্রাইটনেস সম্পর্কে কোনও সন্দেহ থাকে তবে এটি অ্যাপেন্ডিস এ, বি বা এফ-তে যথাযথ প্লাগ গেজেশন দ্বারা পরীক্ষা করা উচিত shall

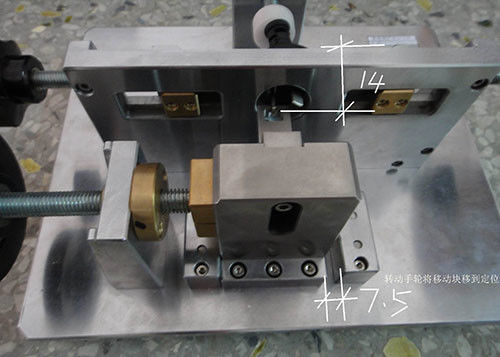

ফোর্সের আবেদনের পয়েন্টটি প্লাগের মুখ থেকে 14 ± 0.5 মিমি হতে হবে।
ফোর্সের দিকটি প্লাগের মুখের সমান্তরাল রেখার সাথে হবে shall
সক্রিয় এবং নিরপেক্ষ পিনগুলি প্লাগের সেন্ট্রয়েডের দিকে জোর করা হবে এবং তারপরে প্রারম্ভিক পয়েন্টটি ফিরে আসবে।প্রথম নমুনা প্লাগে, যেকোন আর্থ পিনটি কেবলমাত্র এক দিকে বাটিন এবং তারপরে প্রারম্ভিক পয়েন্টে বাধ্য করা হবে।সেকেন্ডসামাল প্লাগে, যে কোনও আর্থ পিন প্রথম নমুনা প্লাগটি পরীক্ষার জন্য বিপরীত দিকে বাধ্য করা হবে।তৃতীয় নমুনা প্লাগে, যে কোনও পৃথিবী পিনশালকে প্রথম দিকে দুটি নমুনা প্লাগের পরীক্ষার সময় ন্যূনতম অনুকূল পরিবেশ প্রদানের দিকে বাধ্য করা হবে।
অ্যাপ্লিকেশন বিন্দু থেকে দূরত্ব 7.5 ± 0.3 মিমি হতে হবে, এবং তারপরে পিন ছাঁটাইটি শুরুতে ফিরে যেতে বাধ্য করবে।যে কোনও 'স্প্রিং-ব্যাক' উপেক্ষা করা হয়।
ট্র্যাভেলফ্রিম থেকে প্রারম্ভিক বিন্দুটি শেষ বিন্দুতে (7.5 মিমি) এবং প্রারম্ভের পয়েন্টে ফিরে আসা একটি চক্র (যেমন একটি চক্র দুটি পৃথক চলাচল)।
প্রতিটি চক্রের মধ্যে ক্রমাগত চলনগুলির মধ্যে ইচ্ছাকৃত দেরি না করে ডিফ্লেশনের গতি সর্বাধিক 50 মিমি / সেকেন্ড হতে হবে।
ধারাবাহিক চক্রের ব্যবধানটি সর্বনিম্ন 10 টি হতে হবে।
একটি চক্রের সময়কাল সর্বোচ্চ 60 এস হবে।
পিনগুলি 20 টি সম্পূর্ণ চক্রের জন্য পরীক্ষা করা হবে।
কে কনর্ফাম করে
এএস / এনজেডএস 3112: 2011 + এ 2: 2012 ধারা 2.13.7.2 চিত্র 2.8
বিশেষ উল্লেখ
উ: ফোর্সের আবেদনের পয়েন্টটি প্লাগের মুখ থেকে 14 ± 0.5 মিমি হতে হবে।
বি প্রয়োগের বিন্দু থেকে সরানো দূরত্ব 7.5 ± 0.3 মিমি হতে হবে
সি মাত্রা: ডাব্লু * ডি * এইচ = 350 মিমি * 250 মিমি * 140 মিমি
D. ওজন: প্রায় 15 কেজি
তথ্য বিন্যাস
পিন নমন পরীক্ষার জন্য টেস্ট যন্ত্রপাতি AS / NZS 3112
