পণ্যের বিবরণ:
প্রদান:
|
| স্ট্যান্ডার্ড: | এএস / এনজেডএস 3112 সিএল 2.13.9.1 | নাম: | পিনের চলাচলের প্রয়োগ |
|---|---|---|---|
| ক্রিয়া: | অস্ট্রেলিয়ান এবং নিউজিল্যান্ড পিন পরীক্ষার জন্য | বল: | 18 ± 1 এন |
| এএস / এনজেডএস 3112 ধারা ৩.6.৩: | পরিশিষ্ট ডি-র পরিবর্তিত গেজ (ব্যাস 43.2 মিমি পরিবর্তিত হয়েছে) | এএস / এনজেডএস 3112 চিত্র 3.6: | পার্শ্বীয় স্ট্রেন গেজের পরীক্ষা 3.6 |
| এএস / এনজেডএস 3112 ধারা ৩.৩.২: | টেস্ট পিন গেজ 3N 6.20 মিমি x 1.58 মিমি | এএস / এনজেডএস 3112 ধারা ২.২.৩: | চিত্র 2.3-এ পিনের ফর্ম |
| লক্ষণীয় করা: | 18 এন পিন মুভমেন্ট টেস্ট মেশিন,পিন মুভমেন্ট টেস্ট মেশিন 18 এন,টিইউভি প্লাগ সকেট গেজ |
||

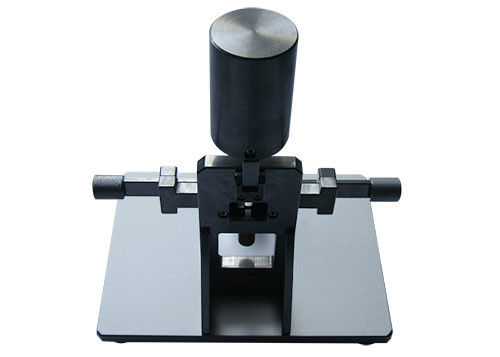

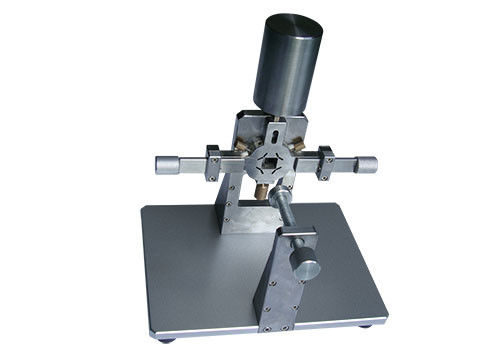

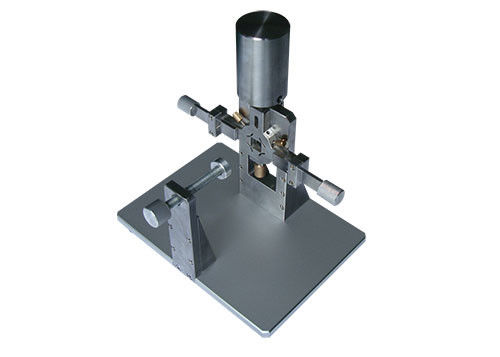

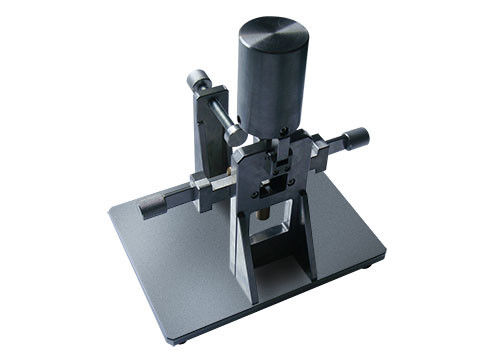

পিনের মেশিন চলাচলAS / NZS 3112 প্লাগ সকেট গেজ পরীক্ষা করুন
| স্ট্যান্ডার্ড | পণ্যের নাম |
| এএস / এনজেডএস 3112 চিত্রএ 1 | নিম্ন ভোল্টেজের গেজের রেটিং এবং মাত্রাগুলি চিত্র এ 1 (10 এ, 15 এ, 20 এ) |
| এএস / এনজেডএস 3112 চিত্র বি 1 | নিম্ন ভোল্টেজ প্লাগগুলির রেটিং এবং মাত্রা ডুমুর বি 1 au |
| এএস / এনজেডএস 3112 চিত্র সি 1 | চিত্র C1 (10A, 15A, 20A) এ সাধারণ সন্নিবেশ পরীক্ষা প্লাগের সময় |
| এএস / এনজেডএস 3112 চিত্র ডি 1 | চিত্র D1 (10A, 15A, 21A) এ সাধারণ সন্নিবেশ পরীক্ষা প্লাগের সময় |
| এএস / এনজেডএস 3112 চিত্র E1 | ফিগার E1 তে ব্রাস পিনের সাথে তাপমাত্রা বৃদ্ধি টেস্ট প্লাগের বর্তমান ব্রেকিং পরীক্ষা / টেস্ট |
| এএস / এনজেডএস 3112 চিত্র এফ 1 এ | নিম্ন ভোল্টেজ প্লাগগুলির রেটিং এবং মাত্রা ডুমুর এফ 1 (ক) পরিশিষ্ট এফ |
| এএস / এনজেডএস 3112 চিত্র এফ 1 খ | লো ভোল্টেজ প্লাগগুলির রেটিং এবং মাত্রা ডুমুর এফ 1 (খ) পরিশিষ্ট এফ |
| এএস / এনজেডএস 3112 চিত্র জি 1 এ | পরিসংখ্যান জি এর চিত্র জি 1 (এ) এ সাধারণ সন্নিবেশ পরীক্ষা প্লাগের সময় |
| এএস / এনজেডএস 3112 চিত্র জি 1 খ | পরিমিতি জি এর চিত্র G1 (খ) এ সাধারণ সন্নিবেশ পরীক্ষা প্লাগ চলাকালীন |
| এএস / এনজেডএস 3112 চিত্র 3.1 অ্যাবসি | চিত্র 3.1 এপিতে যোগাযোগের কোনও যোগাযোগের গেজ নয় |
| এএস / এনজেডএস 3112 চিত্র 3.1 অ্যাবসি ক্লজ 3.3.4 | চিত্র 3.1 এবিসি তে যোগাযোগের গেজের গভীরতা |
| এএস / এনজেডএস 3112 চিত্র 3.1 এ | চিত্র 3.1 এ মধ্যে যোগাযোগ গেজ (ধাতব ফলক 1.58x6.2 মিমি, দৈর্ঘ্য 12.60 মিমি) |
| এএস / এনজেডএস 3112 চিত্র 3.1 খ | চিত্র 3.1 বি তে যোগাযোগের গেজ (ধাতব ফলক 1.58x8.93 মিমি, দৈর্ঘ্য 12.60 মিমি) |
| এএস / এনজেডএস 3112 চিত্র 3.1 সি | চিত্র 3.1 সিতে যোগাযোগের গেজ (ধাতব পিন: .74.7 মিমি, দৈর্ঘ্য 12.60 মিমি) |
| এএস / এনজেডএস 3112 চিত্র 3.6 | পার্শ্বীয় স্ট্রেন গেজের পরীক্ষা 3.6 |
| এএস / এনজেডএস 3112 চিত্র 3.7 | পার্শ্বীয় স্ট্রেন গেজের পরীক্ষা 3.7 |
| এএস / এনজেডএস 3112 চিত্র 2.1 এ 1 | চিত্র 2.1 (এ 1) 10 এ ব্রাস পিনের সাথে পরীক্ষার প্লাগ |
| এএস / এনজেডএস 3112 চিত্র 2.1 এ 1 | চিত্র 2.1 (এ 1) 15 এ পিতল পিনের সাহায্যে পরীক্ষা করুন |
| এএস / এনজেডএস 3112 চিত্র 2.1 এ 2 | চিত্র 2.1 (a2) এ ব্রাস পিনের সাহায্যে পরীক্ষা করুন |
| এএস / এনজেডএস 3112 চিত্র 2.1 খ | চিত্র 2.1 (খ) এ ব্রাস পিনের সাহায্যে পরীক্ষা করুন |
| এএস / এনজেডএস 3112 চিত্র 2.1 সি | চিত্র 2.1 (সি) তে ব্রাস পিনের সাহায্যে পরীক্ষার প্লাগ |
| এএস / এনজেডএস 3112 চিত্র 2.1 ডি 1 | চিত্র 2.1 (ডি 1) এ ব্রাস পিনের সাথে পরীক্ষার প্লাগ |
| এএস / এনজেডএস 3112 চিত্র 2.1 ডি 2 | চিত্র 2.1 (d2) এ ব্রাস পিনের সাহায্যে পরীক্ষা করুন |
| এএস / এনজেডএস 3112 চিত্র 2.1 চ | চিত্র 2.1 (চ) এ ব্রাস পিনের সাহায্যে পরীক্ষা করুন |
| এএস / এনজেডএস 3112 চিত্র 2.1 গ্রাম | চিত্র 2.1 (ছ) তে পিতল পিনের সাহায্যে পরীক্ষা করুন |
| এএস / এনজেডএস 3112 ধারা ৩.৩.২ | টেস্ট পিন গেজ 1.5N 6.20 মিমি x 1.58 মিমি |
| এএস / এনজেডএস 3112 ধারা ৩.৩.২ | টেস্ট পিন গেজ 2N 6.20 মিমি x 1.58 মিমি |
| এএস / এনজেডএস 3112 ধারা ৩.৩.২ | টেস্ট পিন গেজ 3N 6.20 মিমি x 1.58 মিমি |
| এএস / এনজেডএস 3112 চিত্র 2.1 | পরীক্ষা জিগ |
| এএস / এনজেডএস 3112 ধারা 2.13.8 | চিত্র 2.9 এ কাঠের মাউন্টিং বাক্স |
| এএস / এনজেডএস 3112 ধারা 2.13.8 | চিত্র 2.10 এ, বি, সি তে প্লে ক্ল্যাম্পিং ইউনিট |
| এএস / এনজেডএস 3112 ধারা ৩.6.৩ | পরিশিষ্ট ডি-র পরিবর্তিত গেজ (ব্যাস 43.2 মিমি পরিবর্তিত হয়েছে) |
| এএস / এনজেডএস 3112 ধারা 3.14.2 | ধাতব ঘের H90 মিমি এক্স W60 মিমি xD40 মিমি ফিক্সিং গর্ত দিয়ে |
| এএস / এনজেডএস 3112 ধারা ২.২.৩ | চিত্র 2.3-এ পিনের ফর্ম |
প্রয়োগ
একটি অনমনীয় পরীক্ষায় না থাকা পিন বা পিনগুলি ক্ল্যাম্পিং করে প্লাগগুলি পিনের চলাচলের জন্য পরীক্ষা করা হবে
প্লাগের মুখ থেকে 5 ± 0.5 মিমি অবধি হোল্ডিং ব্লক অবস্থান এবং 18 ± 1N থেকে বল প্রয়োগ করা
পরীক্ষার অধীনে পিন।ব্লকের নকশা এমন হবে যা পরীক্ষার অধীনে থাকা পিনটি না করে
পরীক্ষার সময় ব্লকের সংস্পর্শে আসুন
পুনর্বারযোগ্য অবিচ্ছিন্ন প্লাগগুলি ব্যতীত, পরীক্ষাটি কোনও সংযুক্ত কর্ড ছাড়াই বাহিত হবে
প্লাগ, এবং টার্মিনাল স্ক্রুগুলি 1 মিমি 2 কন্ডাক্টর হওয়ার জন্য যথেষ্ট আলগা করে
সংযুক্ত
প্লাগ এবং পরীক্ষার সরঞ্জামগুলি 1 ঘন্টার জন্য 40। 1 ডিগ্রি তাপমাত্রায় পূর্বশর্ত করা উচিত
পরীক্ষা বল প্রয়োগ করা ছাড়া।পুরো পরীক্ষার সময়, প্লাগ এবং পরীক্ষার সরঞ্জামগুলির সমস্ত অংশ
এই তাপমাত্রায় বজায় রাখা হবে।
সমস্ত প্লাগের জন্য, বল প্রয়োগের বিন্দু এর মুখ থেকে 140.5 মিমি হতে হবে
পিন বরাবর প্লাগ, এবং বল দিক হতে হবে
(ক) পিনের সমতলে লম্ব লম্ব বরাবর উভয় দিকে এবং পাশ দিয়ে যাচ্ছে
পিনের মধ্য দিয়ে;এবং
(খ) উভয় দিকের সমতলটিতে ডান দিকের কোণে একটি রেখার সাথে নির্দিষ্ট করা হয়েছে
আইটেম (ক)
10 টি সময়কালে, বলটি ধীরে ধীরে পদ্ধতিতে প্রতিটি পিনে প্রয়োগ করা হবে
আইটেম (ক) এবং (খ) এ নির্ধারিত, এর সর্বোচ্চ মান 10 এর জন্য বজায় রাখা এবং তারপরে
মুক্তি পেয়েছেপিনের অপসারণটি ফোনের সাথে সম্পর্কিত বলের সাথে পরিমাপ করা হবে
শক্তির প্রয়োগ করার সময়কালে অনমনীয় হোল্ডিং ব্লকের মুখ।সর্বোচ্চ
প্রতিচ্ছবি 2.0 মিমি অতিক্রম করবে না।
চিত্র ২.১ অনুসারে প্লাগের সমস্ত পিনের পরীক্ষার পরে, 5 মিনিটের পরে কোনও বিকৃতি
শেষ পিনে পরীক্ষার সমাপ্তি এমন হবে যে এটি প্লাগটিকে আটকাবে না
পরিমিতি A, পরিশিষ্ট এবং। এ প্রদর্শিত উপযুক্ত স্ট্যান্ডার্ড গেজগুলিতে sertedোকানো হচ্ছে
অপ্রয়োজনীয় ফরসিসির প্রয়োগ ছাড়াই পরিশিষ্ট এ
অন্যান্য ধরণের প্লাগের জন্য, 5 মিনিটের পরে কোনও বিকৃতি এমন হতে পারে যা প্রতিরোধ করবে না
অনুপযুক্ত বল প্রয়োগ না করে একটি উপযুক্ত সকেট-আউটলেটে প্লাগ .োকানো হচ্ছে।
কে কনর্ফাম করে
এএস / এনজেডএস 3112: 2011 + এ 2: 2012 ধারাটি 2.13.9.1
বিশেষ উল্লেখ
বাহিনী: 18 ± 1N
তথ্য বিন্যাস
পিন চলাচল পরীক্ষার জন্য টেস্ট যন্ত্রপাতি AS / NZS 3112
